Para exibir os pontos medidos de grupos de inspeção de superfície na tela CAD, selecione a guia Vista > painel Opções de Vista > botão Pontos.
O PowerInspect compara os resultados de medição aos dados CAD e utiliza cores para indicar o desvio dos dados CAD:
- Pontos verdes estão dentro da tolerância.
- Pontos vermelhos estão acima da faixa de tolerância.
- Pontos azuis estão abaixo da faixa de tolerância.
Para escolher o tipo de exibição, clique na seta e selecione:

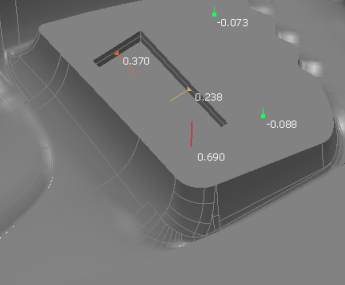

- Pinos para exibir os pontos como pinos coloridos no modelo CAD. Por exemplo:

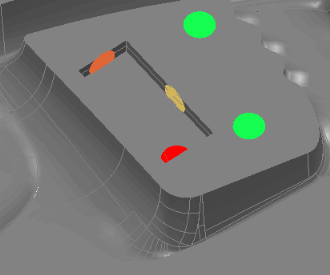

- Confete para exibir os pontos do grupo de inspeção como pontos coloridos na Tela CAD. Por exemplo:
Para ocultar os pontos de inspeção, desabilite o botão.
