Utilize Pontos de Aresta em Tempo Real para inspecionar manualmente a fronteira de uma superfície. Para medir um ponto de aresta, você precisa capturar um ponto na superfície próximo da aresta que você deseja inspecionar, seguido por um ponto contra a aresta.
Para capturar pontos de aresta em tempo real:
- Abra um Grupo de Aresta em Tempo Real.
- Clique na guia Forma > painel Arestas > Ponto em Tempo Real. O diálogo Pontos de Aresta em Tempo Real é exibido.
- Capture um ponto na superfície próximo da aresta que você deseja inspecionar.

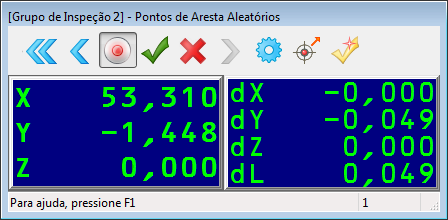

Um triângulo amarelo é exibido na peça na tela CAD para indicar onde você precisa capturar a aresta da superfície. As coordenadas do ponto são exibidas à esquerda do diálogo Pontos de Aresta em Tempo Real.
- Movimente o apalpador para a posição indicada pelo triângulo amarelo, e capture o ponto. O desvio do ponto de aresta com relação à nominal CAD é exibido à direita do diálogo Pontos de Aresta em Tempo Real.
A cor do valor dL e do triângulo exibido na tela CAD indicam se o ponto está dentro da tolerância (verde), abaixo da tolerância (azul), ou acima da tolerância (amarelo).
- Clique em
para salvar as medições de ponto de aresta e capturar o próximo ponto de aresta.
- Repita os passos de 4 a 5 para medir mais pontos de aresta.
- Quando tiver concluído a captura, clique em
para salvar os pontos e fechar o diálogo.
Para visualizar os detalhes de uma medição, selecione um ponto no grupo de inspeção e então selecione a guia Info.
