A guia Info exibe detalhes do item selecionado na sequência de inspeção. Exibe os detalhes de medição armazenados na medição selecionada.
Caso você tenha habilitado Usar nominais para o item, os valores são coloridos:
- em vermelho para medições acima da tolerância
- em azul para medições abaixo da tolerância
- em verde para medições dentro da tolerância.

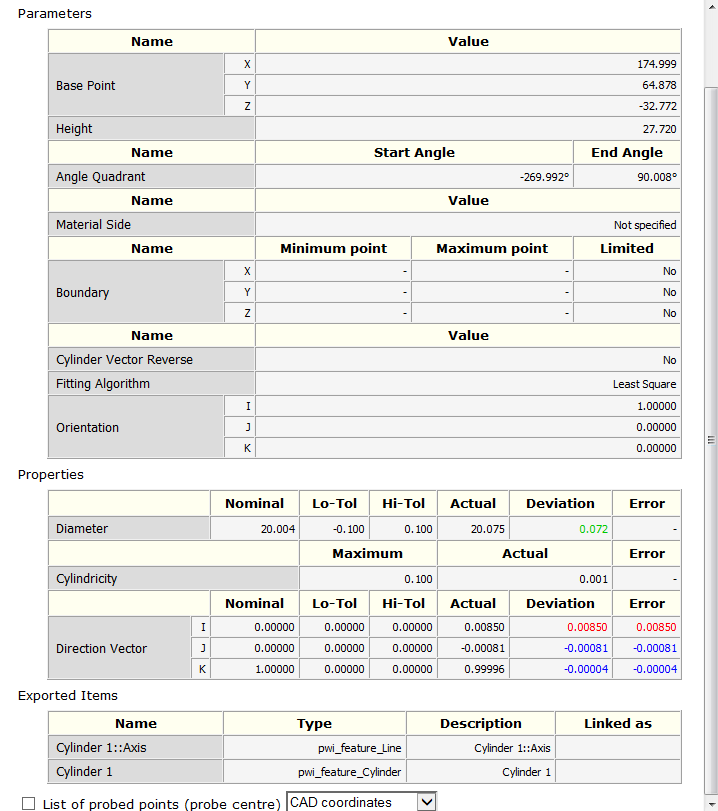

Por exemplo:
Dica: Você pode alterar as cores de status utilizando a página Cores > Rótulos e Dimensões Gráficas no diálogo Opções.
Para visualizar os pontos capturados de um item medido, selecione a caixa de verificação Lista de pontos capturados (centro do apalpador), e então selecione o sistema de coordenadas com relação ao qual você deseja que as medições sejam reportadas. Selecione:
- Coordenadas da Máquina para reportar as posições de ponto com relação às coordenadas do dispositivo de medição.
- Coordenadas CAD para reportar as posições de ponto com relação às coordenadas CAD.
- Coordenadas locais para reportar as posições de ponto com relação ao Sistema de coordenadas especificado para o item. Essa opção reporta as mesmas posições que Coordenadas CAD, a menos que você tenha especificado uma referência como o Sistema de coordenadas do item.

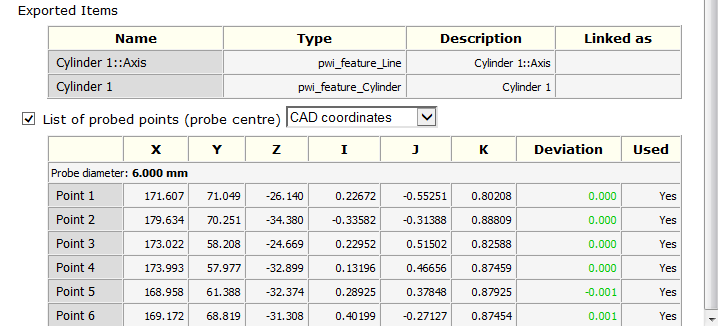

Se você tiver especificado nominais para o item, cor é utilizada para indicar se um ponto está dentro ou fora da tolerância. Por exemplo:
Nota: As coordenadas exibidas na lista de pontos capturados não são compensadas, e podem diferir de coordenadas reportadas na seção Propriedades. Utilize o diálogo Pontos de Item Geométrico para especificar quais pontos são utilizados na medição de um item.
