Mapeamento de eixo permite corresponder os eixos do DRO com os eixos do dispositivo de medição.
Nota: O DRO está disponível apenas para uso em máquinas CNC e Manuais.
Para alterar o mapeamento de eixo para o DRO:
- Clique na guia Ferramentas > painel Máquina > DRO.

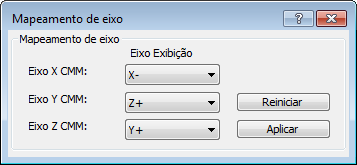

- No diálogo PowerInspect DRO, clique em Mapeamento de eixo. O diálogo Mapeamento de eixo é exibido.
- Nas listas Eixo Exibição, selecione o eixo DRO que corresponde a cada eixo CMM.
Cada Eixo de Exibição pode ser utilizado apenas uma vez. Se você utilizar um eixo mais de uma vez, uma mensagem de aviso será exibida quando você aplicar as configurações.
- Clique em Aplicar para salvar suas alterações e fechar o diálogo.

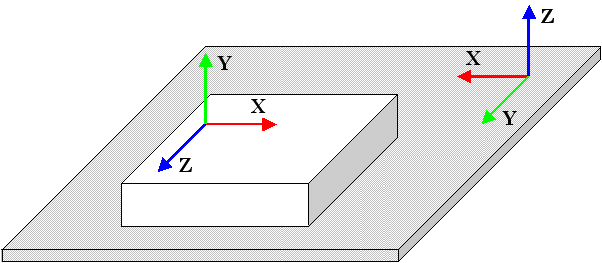

No exemplo a seguir, o eixo Y da peça é alinhado ao eixo Z da CMM; o eixo Z da peça é alinhado ao eixo Y da CMM; e o eixo X da peça é alinhado ao eixo X da CMM, mas na direção oposta.
Você pode corrigir os valores exibidos no DRO utilizando os seguintes mapeamentos de eixo:
Nota: Para reverter para os mapeamentos de eixo originais, clique em Reiniciar.
