A Tela CAD exibe:
- A primeira colisão e movimentos fora dos limites num caminho do apalpador.
- Todos os contatos ilegais e ausentes num caminho do apalpador.
As falhas são exibidas usando uma combinação de linhas e símbolos em código de cores; o código de cores é o mesmo utilizado em ícones de status de caminho exibidos na sequência de inspeção:
- Amarelo— Movimento fora dos limites
- Laranja— Colisão
- Azul— Contato ausente
- Lilás— Contato ilegal
- Cinza— Apalpador ou caminho indefinido
Exemplo:

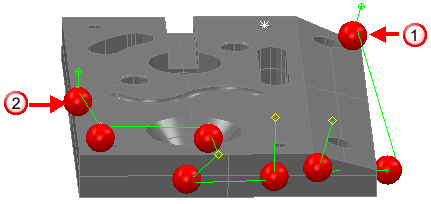

O seguinte modelo CAD exibe os pontos de contato em dois grupos de inspeção de superfície:
Onde:
mostra o início do primeiro grupo de inspeção.
mostra o início do segundo grupo de inspeção.

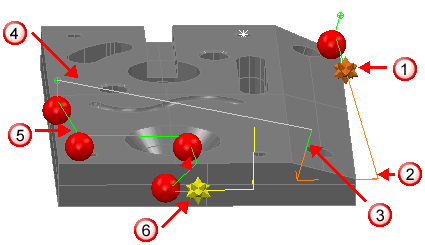

Quando visualizados na tela CAD, os seguintes símbolos e cores de verificação são mostrados:
Um símbolo de falha e caminho do apalpador em laranja indicam uma colisão.
O caminho do apalpador continua em laranja para indicar outra colisão. O símbolo de colisão somente é exibido para a primeira colisão num caminho, então nenhum símbolo é exibido.
O caminho muda para verde para indicar que nenhuma falha foi encontrada nesta seção.
O caminho muda para cinza para indicar que essa seção não foi verificada.
O caminho para o segundo grupo de inspeção de superfície é verde, indicando que nenhuma falha foi encontrada.
O símbolo amarelo indica um movimento fora dos limites. O caminho também é exibido em amarelo.
