Usinando apenas resíduo

Este exemplo mostra como usinar apenas resíduo e remover todos os segmentos que não removem material. Isso minimiza tempos de corte removendo segmentos de percurso desnecessários. Utiliza o modelo powerdrill.dgk do diretório Examples.

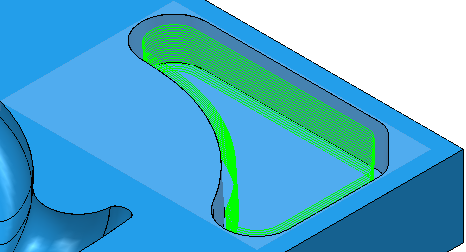

1. Crie um percurso de desbaste do modelo e modelo usinado conforme descrito nos passo 1 - 5 em Evitando a usinagem de material não usinado.



2. Crie um percurso Z constante com uma fresa de topo de 20mm. Na página Acesso ao Material:
   1. Selecione Usinar apenas resíduo.
   2. Configure Detectar material + espesso que como 1.5.
   3. Configure Comprimento mínimo removido como 5.0.
   4. Selecione o Modelo usinado recém criado.
   5. Selecione o Estado do modelo usinado do percurso de desbaste recém criado.

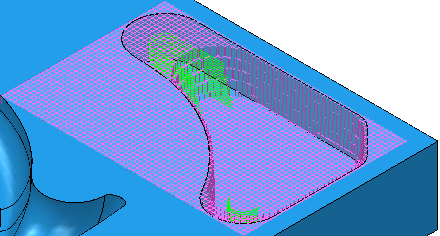

   6. Clique em Calcular.

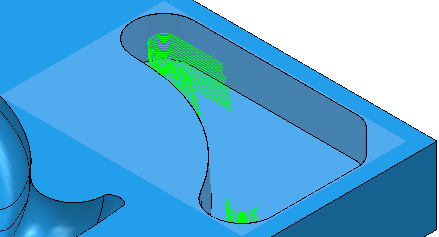

   É mais fácil visualizar o percurso sem o modelo usinado.

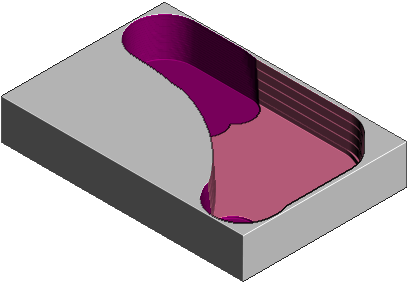

   Observando a simulação ViewMill:



   Você pode observar como o percurso usina apenas áreas onde havia material em vez do modelo inteiro.

Se você não controlar o acesso ao material, o percurso segue o modelo em vez do material.

1. Crie um segundo percurso Z constante baseado neste clicando em . Na página Acesso ao Material:
   1. Configure Modelo Usinado como nenhum.

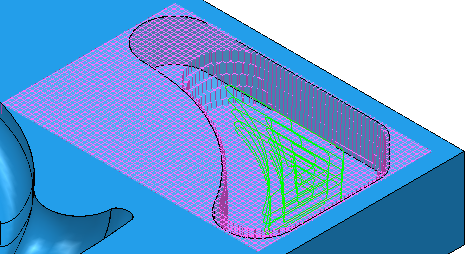

   2. Clique em Calcular.

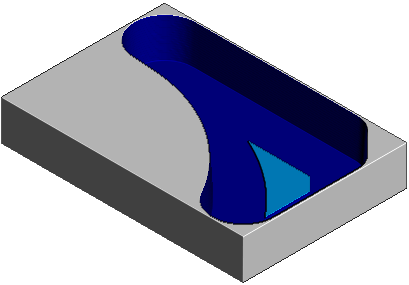

   Observando a simulação ViewMill:



   Esse percurso usina áreas que não são realmente necessárias e portanto aumenta o tempo de usinagem.
