Criando uma haste de ferramenta

Este exemplo mostra como criar uma haste para uma ferramenta específica.

1. Clique com o botão direito na ferramenta no Explorer.
2. No menu de contexto individual de ferramenta, selecione Configurações.
3. Selecione a guia Haste no diálogo da Ferramenta.
4. Clique no botão Adicionar Componente para adicionar a primeira porção da haste da ferramenta.
5. Insira os seguintes valores na área Dimensões da guia Haste:
   1. Diâmetro Superior — 15
   2. Diâmetro Inferior — 15
   3. Comprimento — 20
6. Clique no botão Adicionar Componente novamente para adicionar a segunda porção da haste da ferramenta.
7. Insira os seguintes valores na área Dimensões da guia Haste:
   1. Diâmetro Superior — 25
   2. Diâmetro Inferior — 25
   3. Comprimento — 20

   Para editar componentes individuais da haste, na área Componentes, selecione a porção da haste que você deseja editar. A porção selecionada é exibida em verde claro e os valores são exibidos na área Dimensões para edição. Para apagar um componente de haste individual, na área Componentes selecione o componente de haste que você deseja remover, e clique no botão Remover componente de haste .

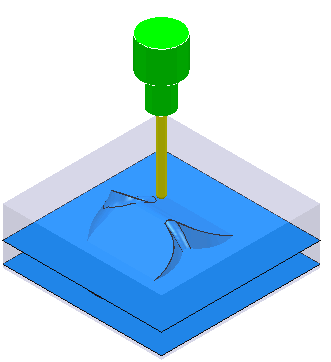

8. Clique em Fechar. Ferramenta e haste são exibidas na janela gráfica:
