Utilize a página Acabamento por projeção de linha para projetar um padrão cilíndrico no modelo. O centro desse cilindro é o local do padrão e é definido pelas barras deslizantes Azimute e Elevação. A extensão do padrão é descrita em termos de limites angulares e altura.
Isso permite projeção para/de uma linha não vertical (tipicamente horizontal). Imagine a usinagem de meio cilindro disposto num plano. Projeção Para dentro para um cilindro macho, Para fora para fêmea. Um ângulo de Elevação de 90
torna a linha de projeção horizontal e cria segmentos de percurso ao longo do comprimento do cilindro.
- Estilo — Selecione um estilo para definir a forma do padrão.
- Linear — Cria um padrão linear.
- Circular — Cria um padrão circular.
- Espiral — Esta técnica produz um padrão em espiral. Selecionar essa opção altera as opções disponíveis na página Padrão.
- Linear — Cria um padrão linear.
- Posição — Insira coordenadas X, Y, Z para determinar o início da linha.
— Clique para exibir o diálogo Posição. Utilize o diálogo para inserir manualmente coordenadas e localizar itens na janela gráfica.

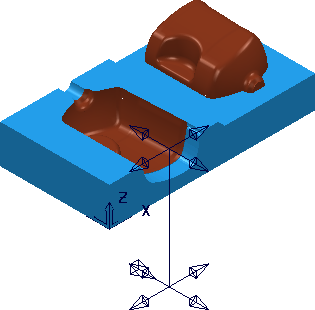

- Azimute — Insira o ângulo da linha no plano XY. A rotação é medida em sentido anti-horário em torno do eixo Z com 0 no eixo X.
- 0 é ao longo do eixo X
Nota: Selecione Mostrar para visualizar as linhas de construção. - 90 é ao longo do eixo Y
Nota: Essa é a orientação necessária para esse modelo. - 180 é ao longo do eixo -X.
- 0

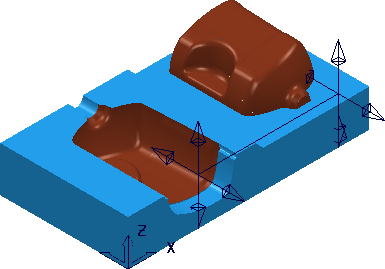

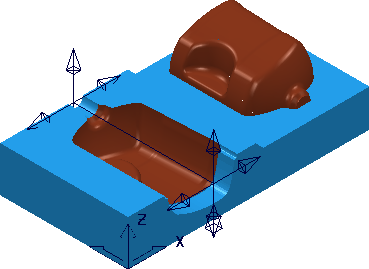

- Elevação — Insira o ângulo da linha com relação à vertical (Z).
- 0 é vertical (no eixo Z).
Nota: Selecione Mostrar para visualizar as linhas de construção.
- 90 é horizontal (no plano XY).
Nota: Essa é a orientação necessária para esse modelo.
Nota: Selecione Mostrar para visualizar as linhas de construção. - 0
- Direção —Selecione a direção para determinar quais regiões são usinadas.

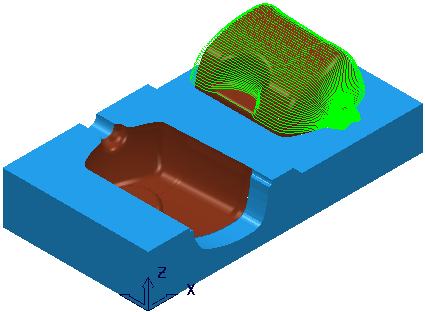

- Para dentro — Quando selecionado, usina machos. Cria percursos em superfícies externas (visíveis). Tipicamente, o eixo fica dentro da peça.

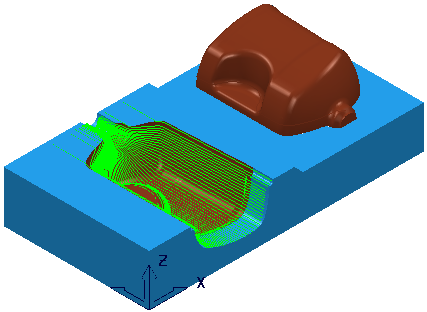

- Para fora — Quando selecionado, usina fillets internos, furos ou cavidades. Tipicamente, o eixo fica fora da peça.
- Para dentro — Quando selecionado, usina machos. Cria percursos em superfícies externas (visíveis). Tipicamente, o eixo fica dentro da peça.
- Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
- Sobremetal — Insira a quantidade de material a ser deixado na peça.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente, que permite especificar os sobremetais das diferentes superfícies.
- Passo lateral —Insira a distância entre passos sucessivos de usinagem.
Nota: Esta opção somente está disponível se você configurar Estilo como Circular ou Espiral.
- Passo lateral angular —Insira o ângulo entre passos consecutivos.
Nota: Esta opção somente está disponível se Estilo estiver definido como Linear.

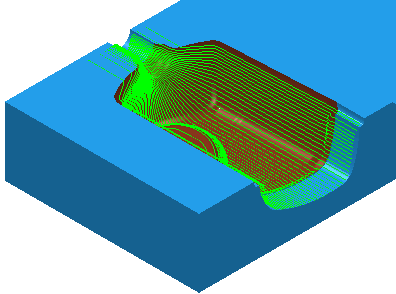

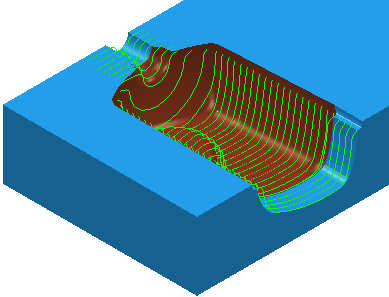

- Prever — Clique para criar um percurso de pré-visualização sobre a forma de projeção.
- Mostrar — Selecione para exibir a pré-visualização do padrão.
