Exemplo de criação de um plano de trabalho por três pontos de arco

Este exemplo mostra como criar um plano de trabalho no centro de um furo, com o eixo Z alinhado com o furo.

1. Selecione guia Plano de Trabalho > painel Criar > Por Três Pontos de Arco. Isso exibe a guia Criar Plano de Trabalho.

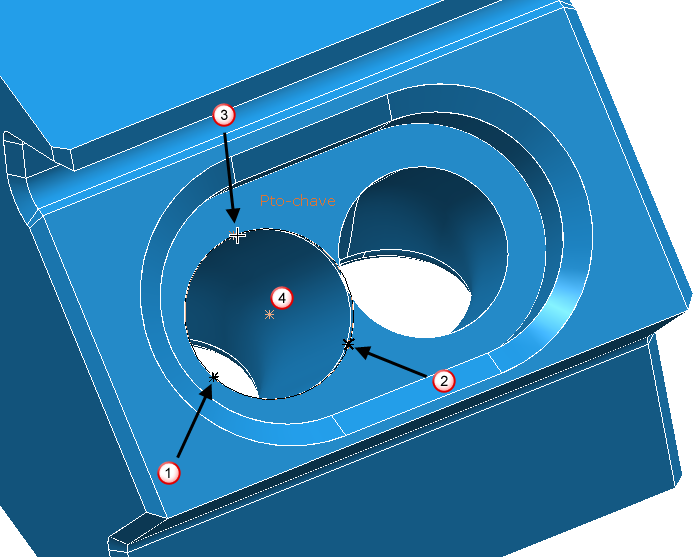

2. Clique em três pontos na circunferência do círculo que define o furo (pontos , , e ).



   O PowerMill calcula o centro do círculo (ponto ) que determina a origem do plano de trabalho, e exibe o diálogo Confirmar Origem.

3. Clique em Aceitar.

   Você pode alterar a posição da origem nesse diálogo.

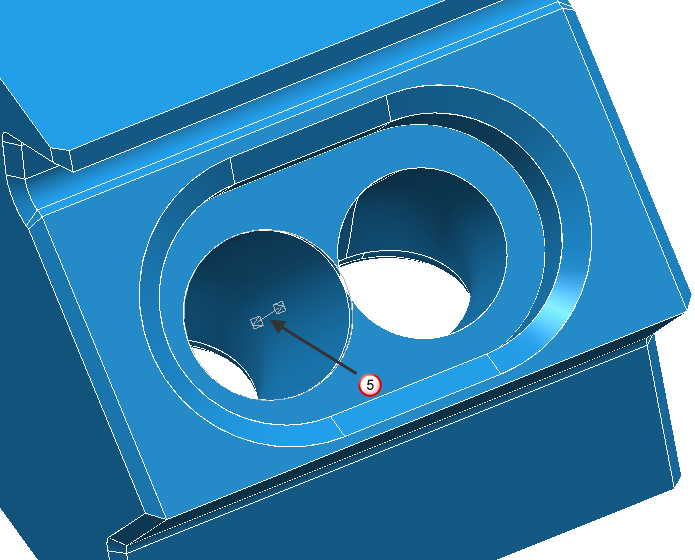

4. Na área gráfica, selecione a direção do eixo Z (). Existem duas opções, para dentro ou para fora do furo.



   Isso cria o plano de trabalho e fecha a guia Criar Plano de Trabalho.
