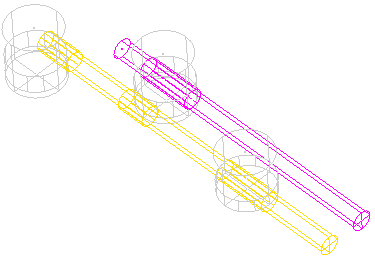

Este exemplo mostra como apagar uma interseção num furo. Começando com este modelo:
Os furos estão em dois conjuntos de figura de furo: os três furos brancos em um conjunto de figura de furo e os dois furos magenta em outro (atualmente ativo).
Nota: Para criar as interseções, no menu de contexto de Conjuntos de Figura de Furo, selecione Encontrar interseções de furo.
- Selecione o furo com três interseções.
- No menu de contexto individual de Conjunto de Figura de Furo selecione Editar Furos para exibir o diálogo Editar Furos.
- Clique na guia Interseções.

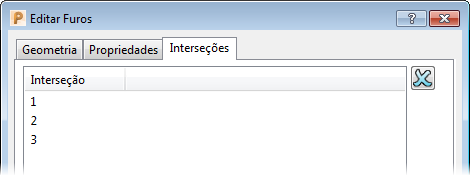

Isso mostra que existem três interseções com o furo selecionado.
- Selecione a interseção 1 do lado esquerdo do diálogo.

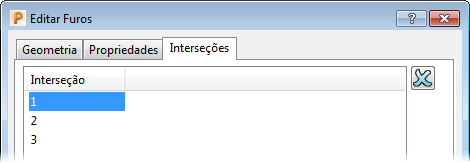

Isso exibe a interseção selecionada com um contorno mais espesso:
- Clique em Apagar

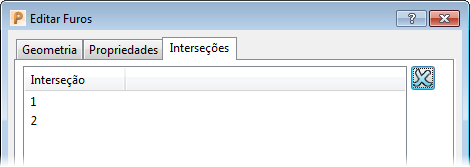

para apagar a interseção.Isso apaga a interseção 1 e renomeia as interseções restantes de 2 e 3 para 1 e 2.

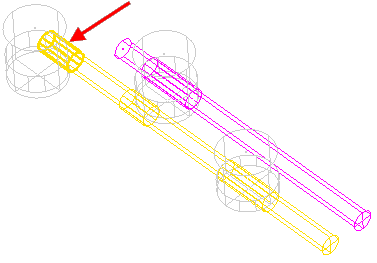

Isso atualiza o conjunto de figura de furo removendo uma interseção:
A interseção apagada.
A interseção com o outro furo permanece.
