Ligações - estratégia

A página Ligações especifica como executar os movimentos de ligação entre os movimentos de corte num percurso.

Ligações são especificadas como uma primeira escolha, segunda escolha e ligação padrão. Você pode aplicar restrições às ligações para definir as circunstâncias em que são utilizadas. Se os critérios de restrição da primeira escolha de ligação não forem satisfeitos, ou se forem satisfeitos mas não puderem ser aplicados (por exemplo por razão de segurança), o PowerMill tenta aplicar a segunda escolha de ligação. Se os critérios de restrição da segunda escolha de ligação não forem satisfeitos, o PowerMill aplica a ligação padrão.

Você pode escolher criar ligações sem restrições. Nesse caso, o PowerMill aplica o tipo de ligação escolhido onde for apropriado e possível. Se Verificação de invasão estiver selecionado, a 1a escolha e 2a escolha de ligações somente são criadas se forem seguras, caso contrário a ligação Padrão é utilizada.

Se você escolher criar ligações sem restrições e Verificação de invasão não estiver selecionado, a 1a escolha de ligação será utilizada em todos os casos, independente do status de segurança.

Utilize as seguintes opções para especificar suas propriedades de ligação:

1a escolha — Selecione o tipo de movimento de ligação para conectar passos de corte consecutivos para sua primeira escolha. O PowerMill aplica essa ligação onde os critérios de restrição forem satisfeitos.

2a escolha — Selecione o tipo de movimento de ligação para conectar passos de corte consecutivos para sua segunda escolha. O PowerMill aplica essa ligação onde os critérios de restrição forem satisfeitos.

Padrão — Selecione na lista o tipo de movimento de ligação a ser utilizado se os critérios de restrição para a 1a escolha e 2a escolha de ligação não forem satisfeitos, ou caso invadam.

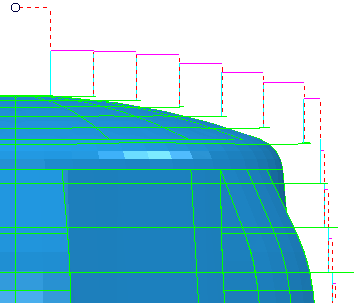

Ligação Curta como Linha Reta

Ligação Padrão como Rasante

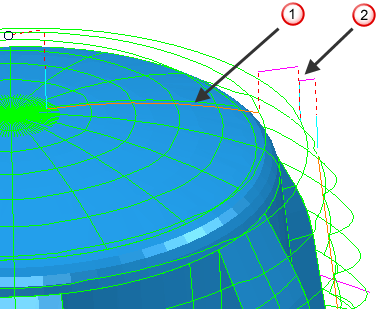

Nota: Onde ligações curtas invadem, ligações Padrão são utilizadas.

As opções Padrão de ligação são:

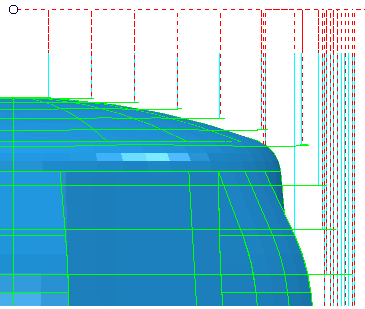

• Seguro — A ferramenta se move para a área segura antes de executar o movimento de ligação.

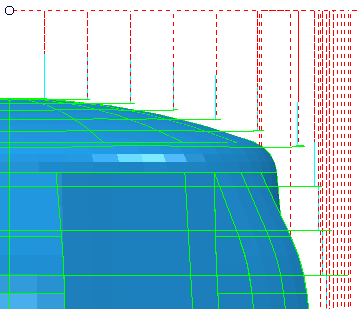

• Incremental — A ferramenta desce em avanço rápido a partir da área segura até a distância incremental especificada acima do ponto alvo, e então mergulha pela distância restante. Se você tiver um percurso multi-eixo, a ferramenta retrai segundo uma distância definida ao longo do eixo da ferramenta e então retrai para a área segura. Ela desce da área segura e completa a aproximação ao longo do eixo da ferramenta. A distância percorrida ao longo do eixo ferramenta é controlada pela Distância de mergulho incremental na guia Movimentos e folgas do diálogo Conexões de percurso.



• Rasante — As ligações atravessam a peça pela distância incremental especificada, descem em avanço rápido para a distância incremental especificada acima do ponto de contato, e então mergulham pela distância restante.



Movimento — Selecione uma opção na lista para especificar como o eixo ferramenta é modificado conforme é movido através da ligação. Essas opções somente estão disponíveis quando o eixo ferramenta puder ser alterado ao longo do percurso.

• Simultâneo — O eixo ferramenta é livre para mover-se ao longo da ligação.
• Mover então rotacionar — O comportamento depende do caminho:
  • Caminhos de superfície de rápido — A ferramenta é movida para a posição acima do seu alvo dentro da superfície de rápido, então muda o eixo ferramenta quando deixa a superfície de rápido.
  • Caminhos diretos — O eixo ferramenta é fixo até que alcance o final da ligação.
• Rotacionar então mover — O comportamento depende do caminho:
  • Caminhos de superfície de rápido — O eixo ferramenta muda quando a ferramenta alcança a superfície de rápido, e então é movida para a próxima posição.
  • Caminhos diretos — O eixo ferramenta muda no começo da ligação.
• Normal da superfície de rápido — O eixo ferramenta é fixo perpendicular à superfície de rápido conforme é movido através dela. Essa opção somente está disponível para percursos que se movem através da superfície de rápido.
• Reiniciar máquina ferramenta — O eixo ferramenta é alinhado com a orientação inicial da máquina ferramenta através do curso da ligação.
• Ponto de rotação — O eixo ferramenta é fixo conforme se move através da área segura para a origem do plano de trabalho especificado. O eixo ferramenta é então rotacionado e segue para a próxima ligação.

Aplicar restrições — Selecione essa opção para aplicar restrições às suas ligações e então selecione uma restrição na lista. Selecionar uma restrição da lista cria um campo adicional para aplicação de restrições adicionais. 1a escolha e 2a escolha de ligações apresentam no máximo 2 restrições ao utilizar o diálogo de estratégia. Se mais de uma restrição for selecionada, todas precisam ser satisfeitas para que uma ligação seja aplicada.

Para aplicar restrições:

Selecione um tipo de restrição na lista:

• Distância — Restringe a ligação por sua distância abrangida.
• Inclinação da superfície — Restringe a ligação pelo ângulo de inclinação da superfície em cada extremidade da ligação.
• Mudança angular — Restringe a ligação pela mudança angular do eixo ferramenta.
• Azimute — Restringe a ligação pela mudança no ângulo de azimute do eixo ferramenta.
• Elevação — Restringe a ligação pela mudança no ângulo de elevação do eixo ferramenta.

Selecione uma opção na lista para definir o limite da restrição:

• — A restrição é satisfeita se o parâmetro for menor que o valor especificado.
• — A restrição é satisfeita se o parâmetro for maior que o valor especificado.

Insira o valor de restrição.

Verificação de invasão — Selecione essa opção para que o PowerMill verifique todas as entradas, saídas e ligações quanto a invasões.
