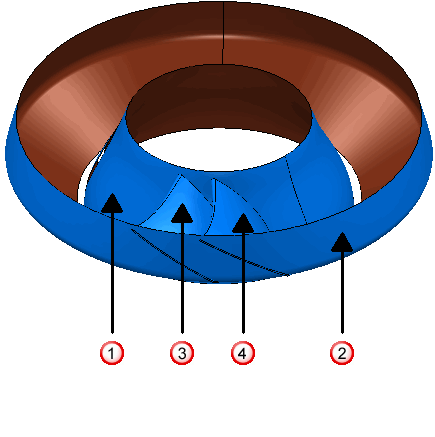

Uma turbina:
que não apresenta lâminas de separação ou fillets, é representada como:
— cubo de roda
— envoltório
— lâmina esquerda
— lâmina direita

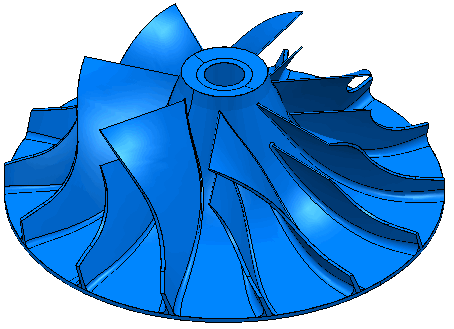

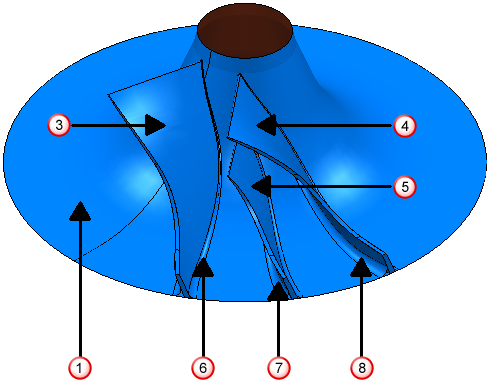

Um rotor:
É representado como:
— cubo de roda
— lâmina esquerda
— lâmina direita
— lâmina de separação
— fillet para lâmina esquerda
— fillet para lâmina de separação
— fillet para lâmina direita
Nota: O envoltório não é exibido, mas é necessário.
Ao definir seus níveis/conjuntos, estes precisam conter as seguintes superfícies:
- Nível/conjunto Cubo de Roda precisa conter superfícies .
- Nível/conjunto Envoltório precisa conter superfícies .
- Nível/conjunto Fillets precisa conter superfícies , , e .
- Nível/conjunto Lâmina Esquerda precisa conter superfícies e .
- Nível/conjunto Lâmina Direita precisa conter superfícies e .
- Nível/conjunto Lâmina de Separação precisa conter superfícies e .
