Barra de ferramentas Offset

Utilize a barra de ferramentas Offset para deslocar as curvas selecionadas por uma distância especificada na janela gráfica.

Para exibir a barra de ferramentas Offset, selecione guia Editor de Curva > painel Editar > Transformações > Offset.

Essa barra de ferramentas contém o seguinte:

• Tipo de offset — Selecione o tipo de offset. Um valor positivo aplica offset à curva para fora, um valor negativo aplica offset à curva para dentro.
  • Redondo 2D — Selecione para aplicar offset a uma curva 2D por uma distância especificada. Isso cria offsets suaves ao aplicar offset para fora e offsets agudos em cantos internos ao aplicar offset para dentro.

    Se você começar com esta curva:



    Selecionar Redondo 2D resulta em:

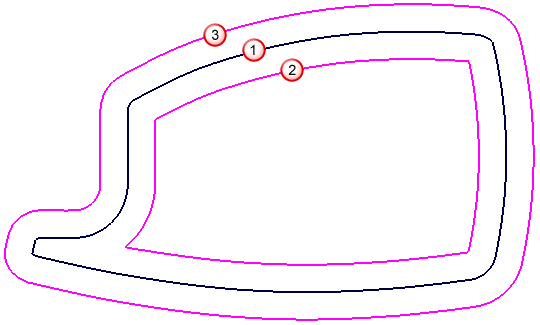

    Curva original

    Offset da curva para dentro

    Offset da curva para fora

    Isso cria offsets suaves ao aplicar offset para fora e offsets agudos em cantos internos ao aplicar offset para dentro.

  • Agudo 2D — É semelhante a Redondo 2D exceto que a curva apresenta offsets agudos em cantos externos ao aplicar offset para fora e offsets agudos em cantos internos ao aplicar offset para dentro.

    Se você começar com esta curva:



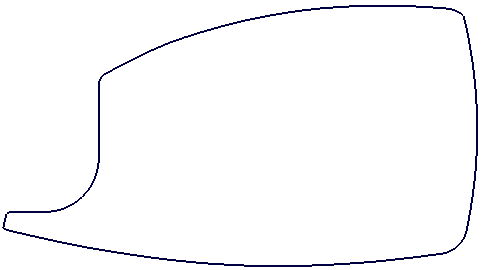

    Selecionar Agudo 2D resulta em:



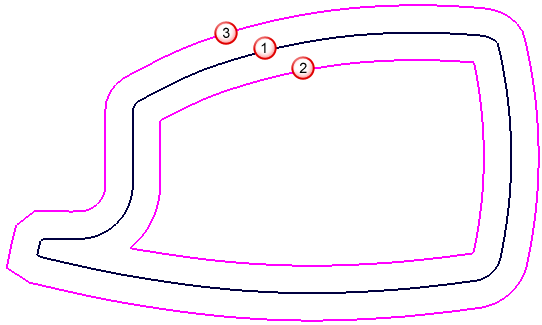

    Curva original

    Offset da curva para dentro

    Offset da curva para fora

    Essa opção cria offsets agudos em cantos externos ao aplicar offset para fora e offsets agudos em cantos internos ao aplicar offset para dentro.

  • Redondo 3D — É semelhante a Suave 3D exceto que a curva de offset não é necessariamente suavizada. Isso cria offsets suaves ao aplicar offset para fora e offsets agudos em cantos internos ao aplicar offset para dentro.

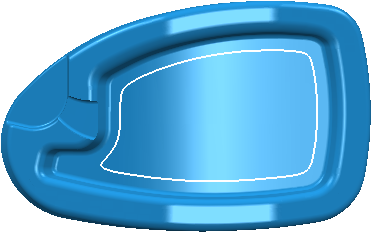

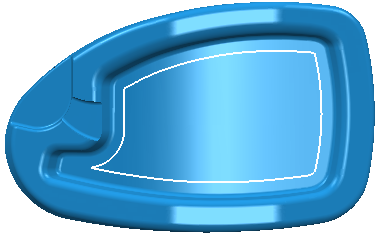

    Comece com 5axisModel.dgk na pasta de exemplos com uma fronteira de superfície selecionada:

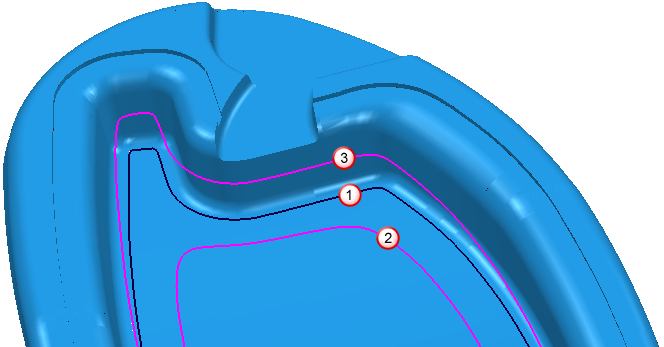

    Selecionar Redondo 3D e configurar Distância como -10 resulta em:



    Isso cria offsets suaves ao aplicar offset para fora e offsets agudos em cantos internos ao aplicar offset para dentro.



    Curva original

    Offset da curva para dentro

    Offset da curva para fora

  • Suave 3D— Selecione para aplicar offset a uma curva 3D por uma distância especificada. Isso sempre cria offsets suaves.

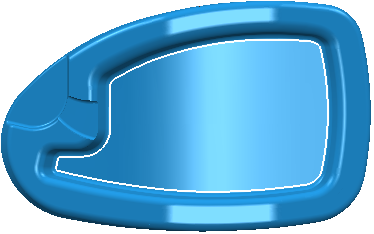

    Comece com 5axisModel.dgk na pasta de exemplos com uma fronteira de superfície selecionada:

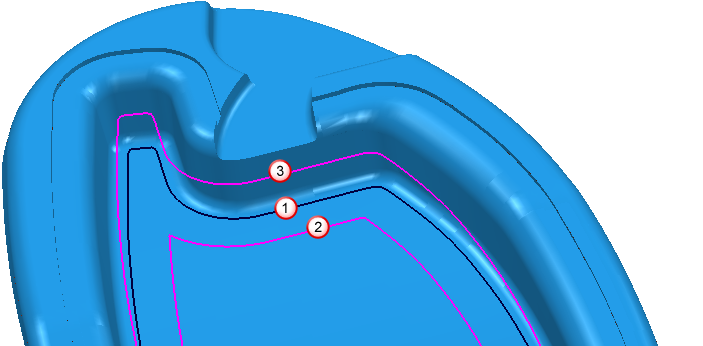

    Selecionar Suave 3D e configurar Distância como -10 resulta em:



    Essa opção sempre cria offsets suaves.



    Curva original

    Offset da curva para dentro

    Offset da curva para fora

• Curvas concêntricas — Escolha se curvas concêntricas sofrem offset por região ou como curvas individuais.
  • Offset de curvas concêntricas por região — Quando selecionado, curvas concêntricas são tratadas como regiões e sofrem offset fora, ou dentro da região.

    Começando com isto:



    Selecionar aplica offset à curva fora da região:



  • Offset de curva individual — Quando selecionado, curvas concêntricas são tratadas individualmente e sofrem offset individualmente.

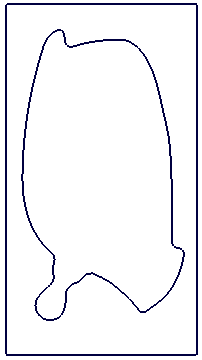

    Começando com isto:

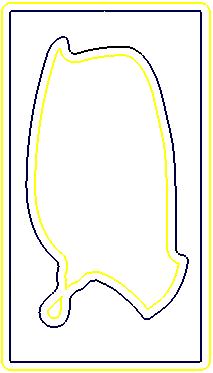

    Selecionar aplica offset à curva fora da região:



• Manter original — Escolha se as entidades são copiadas ou substituídas quando transformadas.
  • Substituir original — Quando exibido, as entidades originais são substituídas pelas transformadas.
  • Manter original — Quando exibido, mantém as entidades original e transformada.
• Nº. de cópias — Insira o número de cópias.
• Distância — Insira a distância de offset. Isso lista os valores anteriores.
