Acabamento radial

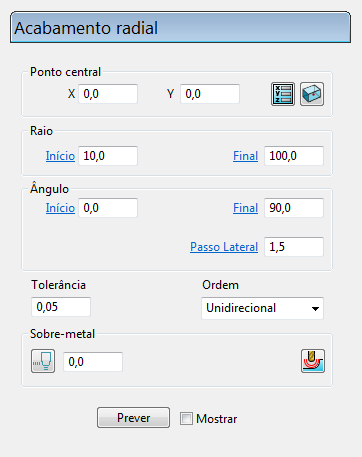

Utilize a página Acabamento radial para criar um padrão radial 2D dentro de uma fronteira que é então projetado no modelo. Esse padrão é então usinado.

• Ponto central — Utilize essas configurações para definir a origem do padrão radial. Uma vez que o padrão é centrado na origem do plano de trabalho ativo, pode precisar ser movido antes de ser projetado na superfície de trabalho.
• — Clique para exibir o diálogo Posição. Utilize o diálogo para inserir manualmente coordenadas e localizar itens na janela gráfica.
• Restaurar para centro do bloco — Clique para centralizar automaticamente o padrão radial no meio do bloco.
• Raio Inicial / Raio Final — Insira valores para controlar as dimensões do padrão e a direção do primeiro passo.

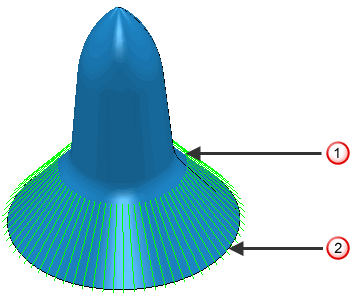

  Esse percurso apresenta um Raio Inicial de 10 e um Raio Final de 100.



  Esse percurso apresenta um Raio Inicial de 27 e um Raio Final de 100.

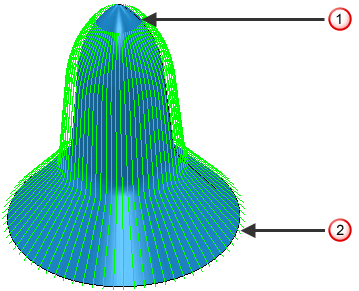

  — Raio inicial

  — Raio final

• Ângulo Inicial / Ângulo Final / Passo Lateral —Insira valores para determinar sobre qual porção de um círculo completo a figura é gerada, e se a ferramenta segue na direção horária ou anti-horária.

  Esse percurso apresenta um Ângulo Inicial de 0e um Ângulo Final de 360.



  Esse percurso apresenta um Ângulo Inicial de 0e um Ângulo Final de 90.

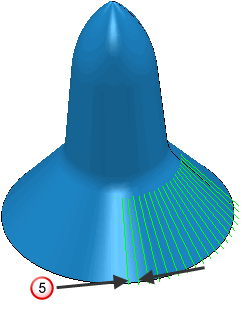

  — Ângulo inicial

  — Ângulo final

  Ângulos são medidos em sentido anti-horário a partir do eixo X positivo ao utilizar ferramentas orientadas em Z e a partir do eixo Z positivo ao utilizar ferramentas orientadas em X.

  Quando o ângulo inicial é maior que o ângulo final, a ferramenta segue em sentido horário.

  Quando o ângulo inicial é menor que o ângulo final, a ferramenta segue em sentido anti-horário.

  Caso você deseje usinar uma área em sentido anti-horário começando em 350 e terminando em 10, precisa pensar a respeito dos valores a inserir. Se você inserir um Ângulo Inicial de 350 e um Ângulo Final de 10, o PowerMill segue no sentido horário e usina o oposto do que você deseja. Portanto você precisa inserir um Ângulo Inicial de 350 e Ângulo Final de 370 para obter o resultado desejado.

• Passo lateral — Insira a distância entre passos sucessivos de usinagem. Essa é a distância máxima entre passos.



  — Passo lateral

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

• Ordem —Selecione a ordem em que o PowerMill usina os segmentos.
  • Unidirecional



  • Bidirecional unido



Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.



Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
