Exemplo de edição de furos

O exemplo a seguir mostra como editar furos:

1. Para visualizar os furos criados, clique Editar furos . Isso abre o modo de edição de furo. Os furos são desenhados na placa do molde.



2. Clique num furo para selecioná-lo



3. Edite o furo como segue:

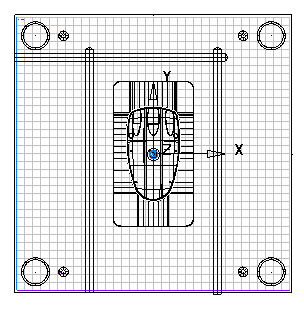

   • Para inverter a direção de furação, clique no botão Inverter . Isso altera a posição de furação para a face oposta da placa do molde.

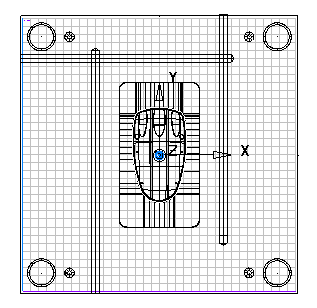

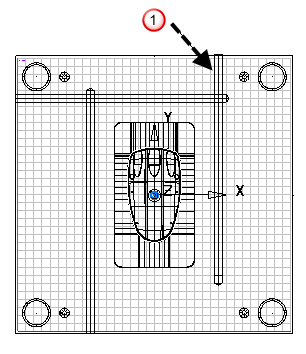

     No exemplo, o furo à direita deve entrar na placa por baixo. Você pode clicar no botão Inverter para corrigir a direção do furo.

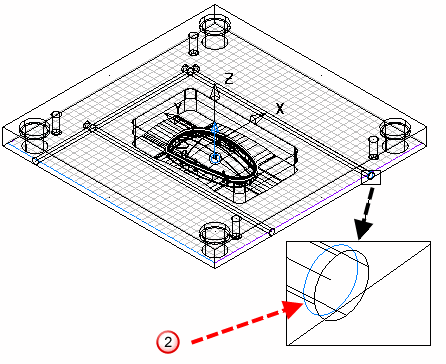

   • Você pode alterar o tamanho do furo selecionado arrastando suas alças de edição. No exemplo, um furo brocado foi selecionado . Você pode editar seu diâmetro arrastando as alças na extremidade do furo.



   • Você também pode editar um ou mais furos utilizando o diálogoEditar Furo Selecionado. Para exibir este diálogo, clique no botão de Edição ou clique duas vezes na linha no centro do furo.
   • Em modo de edição de furo você não pode editar as posições dos furos de refrigeração ou apagar itens. Para editar a posição de um furo ou apagá-lo, clique no botão Editar linha para acessar o modo de edição de linha. A única maneira de mover um furo de refrigeração é mover o item de layout que requer esse furo. Se você editar uma linha de item de layout, os furos serão criados novamente utilizando os valores de furo padrão e todas as edições feitas anteriormente nos furos serão perdidas.
   • Caso um furo seja muito longo para perfurar por uma extremidade, você pode torná-lo um furo passante. Um furo passante é aquele que é perfurado de ambos os lados. Pode ser definido por dois tipos diferentes de furos.

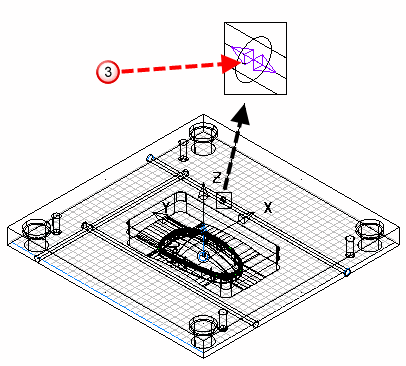

     Se você quiser criar um furo passante, clique no botão Furo passante . Uma alça é adicionada onde os dois furos se encontram.



     Você pode arrastar a alça para editar a posição onde os dois furos se dividem.

   • Se você deseja desfazer um furo passante criado utilizando o botão Furo passante , clique no botão Furo não passante . Se o furo passante foi invertido, o furo não-passante será aquele antes de ter sido transformado em furo passante.
