Criando uma saliência sólida

Você pode criar um relevo utilizando modelo de arames para envolver um sólido.

O modelo de arames é projetado sobre o sólido, ao longo da normal da superfície do sólido. O sólido é então abaulado dentro da área definida pelo modelo de arames.

Para criar uma saliência sólida:

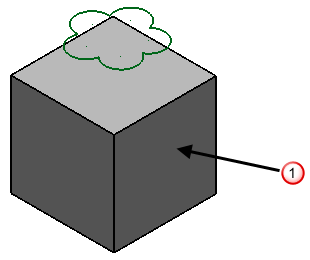

1. Certifique-se de que um sólido esteja ativo .

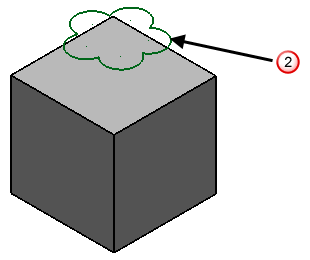

2. Selecione um objeto em arames fechado .



   Ou arraste o cursor para selecionar um sólido inativo e o modelo de arames fechado.

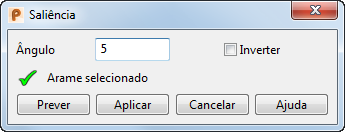

3. Clique na guia Sólido > painel Figura > Saliência para exibir a caixa de diálogo Saliência :



4. Insira um Ângulo. Esse ângulo define a elevação da saliência em relação ao sólido.

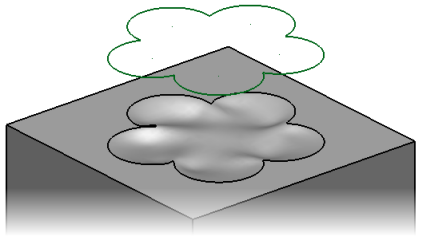

5. Selecione Inverter para inverter a saliência no sólido.



6. Clique em um dos seguintes:
   • Prever para exibir a saliência no sólido utilizando o modelo de arames selecionado. Você pode alterar as configurações na caixa de diálogo ou os arames selecionados até ficar satisfeito com a visualização do sólido.

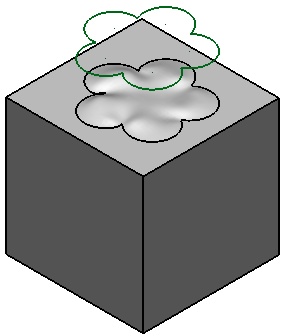

   • Aplicar para criar uma saliência no sólido. O diálogo permanece na tela para que você selecione mais arames e continue criando saliências. Um ícone de Figura de saliência representando a operação é exibido na árvore de figura sólida.
