Catálogos personalizados — Agrupamento

Você pode modificar o seguinte:

• Agrupamento de direções.
• A ordem em que dimensões e grupos são exibidos.

Por exemplo:

1. Crie um catálogo personalizado chamado XXXX contendo Parafuso de Cabeça Cilíndrica Hasco (Z30).

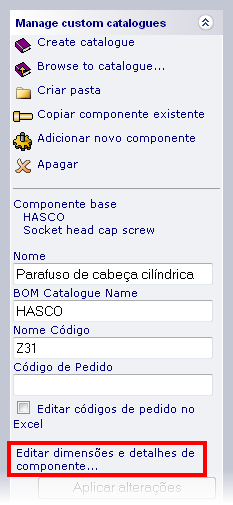

2. Clique Editar dimensões e detalhes de componente.



3. MS-Excel será aberto automaticamente na sua barra de tarefas.

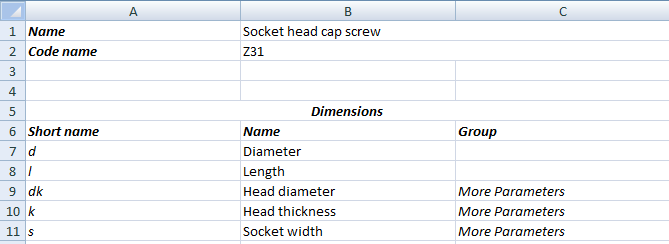

4. Alterne para o MS-Excel para exibir a planilha criada automaticamente.

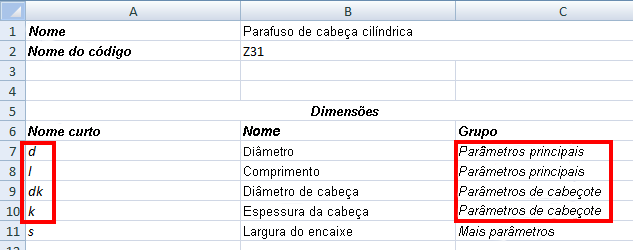

5. Insira o seguinte na planilha:
   • Parâmetros Principais nas células de Grupo para d e l
   • Parâmetros de Cabeça nas células de Grupo para dk e k



6. Salve as alterações na planilha
7. Volte para o PowerShape e clique em Aplicar alterações.



   Os parâmetros de componente são agrupados como segue:

   • Dimensões com o mesmo nome de grupo são combinadas em um grupo.
   • Se um grupo com um dado nome não existir, um novo grupo é criado.
   • Dimensões sem nome de grupo são incluídas nos parâmetros ou grupo principal.
8. Clique duas vezes no componente do diagrama do catálogo personalizado para abri-lo na janela Assistente de Componente.

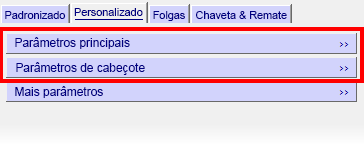

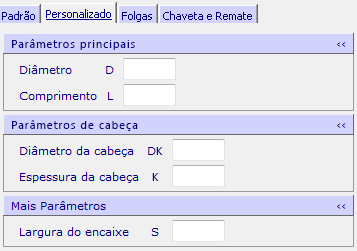

9. Clique na guia Personalizado. Os grupos Parâmetros principais e Parâmetros de cabeça são exibidos.



10. Clique nos grupos para exibir os parâmetros.



Dica:

• Esta técnica é útil para uma placa e permite agrupar parâmetros relacionados a parafusos de fixação separadamente daqueles relacionados a pilar de furos.
