Exemplo Configurações de Folha de Processo de Eletrodo

Este exemplo utiliza um template de eletrodo que inclui uma opção de Vista chamada Vista superior.

1. Na página Opções Gerais do Assistente de Eletrodo, selecione Gerar Folha de Processo e clique no para exibir o diálogo Controle de Folha de Processo de Eletrodo.

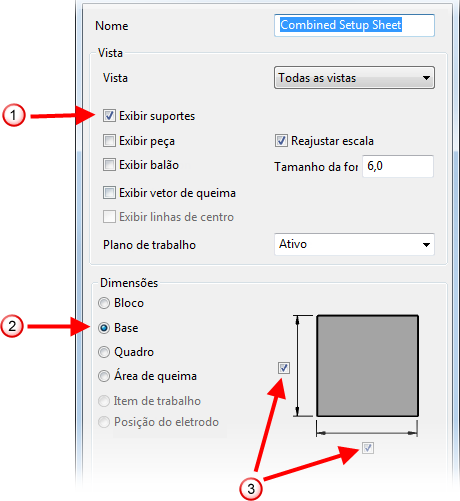

2. Selecione Folha de Processo Combinada e clique no para exibir o diálogo Configurações de Folha de Processo de Eletrodo .
3. Selecione Vista superior na lista Vista. As seguintes opções de Dimensões estão disponíveis:
   • Ocultar
   • Base
   • Moldura
   • Área de queima
4. Selecione os itens a serem exibidos na Folha de Processo.



5. Selecione uma opção de Dimensão .
6. Selecione as dimensões para exibir .
7. Clique OK para fechar o diálogo Configurações de Folha de Processo de Eletrodo.
8. Clique OK para fechar o diálogo Controle de Folha de Processo de Eletrodo.

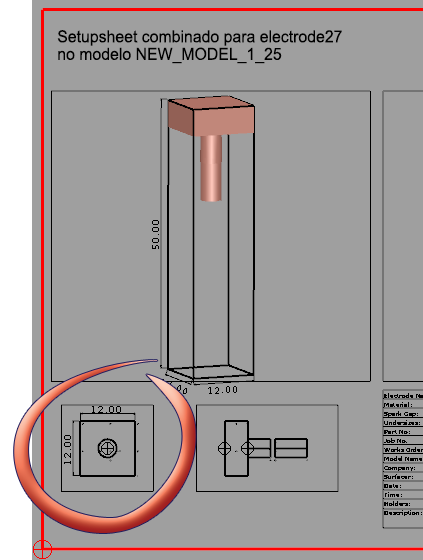

9. Clique Próximo para seguir para o próximo passo do Assistente de Eletrodo, ou Finalizar para concluir o assistente. As dimensões selecionadas são exibidas na Folha de Processo Combinada.
