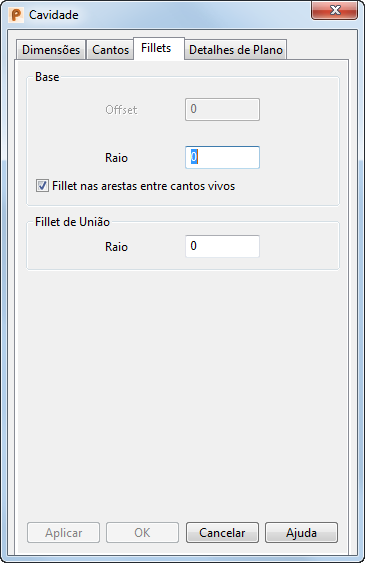

A guia Fillets permite definir o fillet que segue ao longo da base da cavidade ou do topo da protrusão.
Base / Topo — A opção é chamada Base se você estiver criando uma cavidade e Topo se você estiver criando uma protrusão.

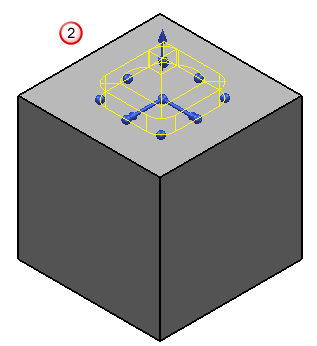

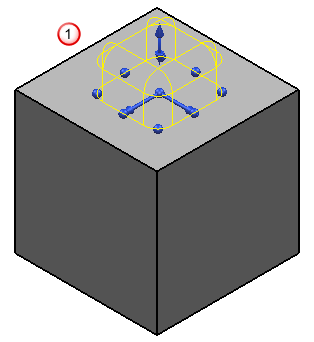

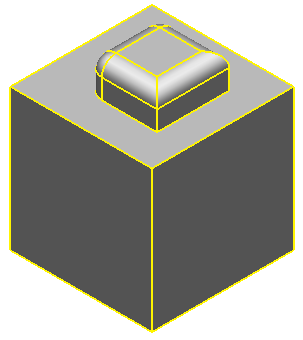

- Offset — Essa opção ficará ativa somente quando você estiver criando uma protrusão. Você pode utilizá-la para criar offset de fillet em torno do topo da protrusão. O fillet sofre offset a partir do topo da protrusão pelo valor inserido na caixa de texto. Os modelos abaixo mostram os resultados quando Offset é 0 e quando
Offset é 5.
- Raio — Insira o raio do fillet em torno da base da cavidade ou topo da protrusão.
- Fillet nas arestas entre cantos vivos — Se selecionada, fillets serão criados em torno de toda a base da cavidade ou do topo da protrusão.
Se essa opção não for selecionada, as arestas com cantos quadrados não sofrerão fillet.
Fillet de União
- Raio — Insira um raio de fillet para definir o raio onde a cavidade/protrusão une o sólido.
