Terceira página do Assistente de Porta Molde - Confirmar a parâmetros de molde

Utilize as opções na terceira página do Assistente de Porta Molde, como a seguir:

• — Clique nesse botão para salvar os parâmetros de molde atuais como uma configuração de molde:
  1. Insira um nome de Configuração.
  2. Clique em Salvar

  Essa configuração irá incluir:

  • catálogo.
  • tamanho do molde.
  • tipo de molde.
  • posição da coluna guia.
  • lista de placas (incluindo todas as placas em branco que foram adicionadas manualmente).
  • dimensões e componentes auxiliares.
• — Clique nesse botão para carregar uma configuração de molde salva:
  1. Selecione o nome da configuração salva na lista.
  2. Utilize as seguintes opções conforme necessário:
     • Clique em para renomear a configuração de molde.
     • Clique em para apagar a configuração de molde.

       Esses parâmetros são aplicados ao novo molde.

• — Clique nesse botão para carregar uma configuração de molde utilizada recentemente:

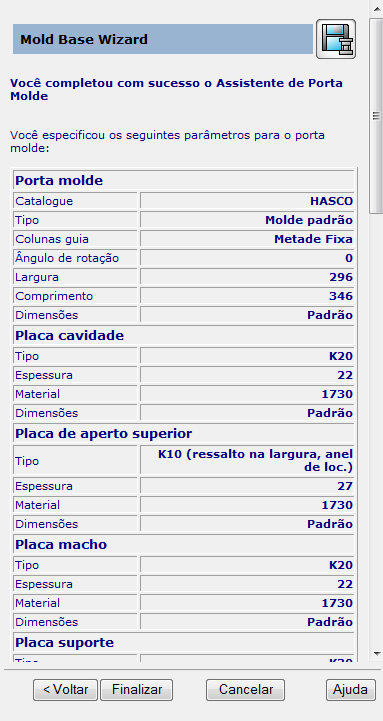

• Verificar seus parâmetros antes de criar o porta molde:

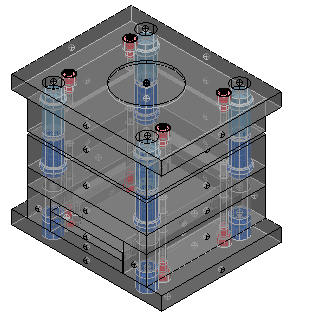

Clique em Encerrar. Aguarde enquanto o porta molde é criado:

Altere a vista para ISO1 para visualizar os componentes claramente conforme são criados.
