Selecionador de Figura Inteligente

O diálogo Selecionador de Figura Inteligente é similar ao diálogoReconhecimento de Figura Inteligente , exceto que ele permite reconhecer e selecionar figuras em um sólido que têm um histórico.

Utilize o diálogo para:

1. Selecionar o Tipo de Figura.
2. Definir os Critérios de Seleção para os tipos de figura selecionados.
3. Detectar as figuras no sólido que atendem aos critérios de seleção e tipo.

O exemplo a seguir demonstra como selecionar figuras em um sólido com as dimensões especificadas:

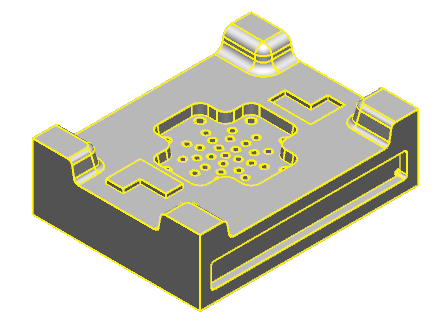

1. Selecione um sólido, por exemplo:



   Nota: Caso nenhum sólido seja selecionado, o sólido ativo é utilizado por padrão.
2. Clique na guia Ferramentas de Sólido > painel Seleção > Figura Inteligente para exibir o diálogo Selecionador de Figura Inteligente.
3. Selecione:
   • para incluir figuras não omitidas na seleção.
   • para incluir figuras omitidas na seleção.
   • para incluir figuras omitidas por erro na seleção.
   Nota: Esse botão é exibido somente quando o sólido inclui figuras omitidas ou omitidas por erro.

   Cancelar a seleção de um botão para excluir os recursos especificados.

4. Selecione a opção Fillet como o Tipo de Figura.
5. Selecione a opção Raio, insira o valor 4 e selecione na lista suspensa.

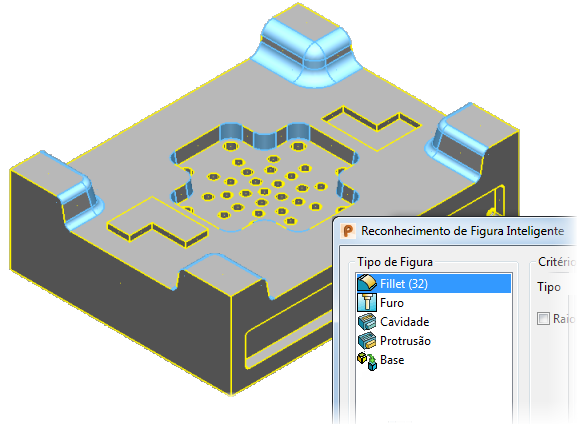

6. Clique Examinar.
   • O número de cada tipo de figura que satisfaz os critérios é exibido no diálogo.
   • As figuras são destacadas no modelo.



7. Clique OK para selecionar as figuras e fechar o diálogo.
