Um exemplo de reconhecimento de figura — Fillets

Utilize o botão Modo de edição no diálogo Fillet para identificar geometria semelhante a fillet em um sólido.

1. Selecione um sólido.
2. Clique na guia Sólido > painel Figura > Fillet para exibir o diálogo Fillet.

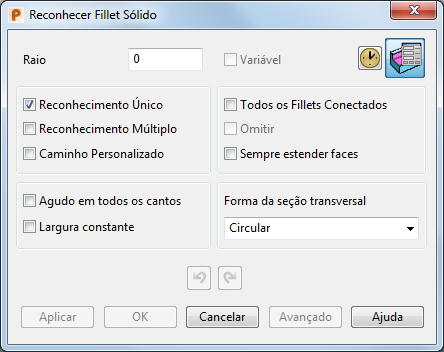

3. Clique no botão Modo de edição no diálogo Fillet para exibir o diálogo Reconhecer Fillet Sólido:



4. Selecione as opções de edição adequadas no diálogo Reconhecer Fillet Sólido. Escolha entre:
   • Reconhecimento Único para utilizar o cursor para reconhecer os fillets (padrão).
   • Reconhecimento Múltiplo para reconhecer automaticamente todos os fillets.
   • Caminho Personalizado para editar a seleção de reconhecimento de fillet.
   • Incluir Todos os Fillets Conectados para incluir todas as faces de fillet diretamente ou indiretamente conectadas.
   • Omitir para criar uma figura omitida, removendo efetivamente as faces de fillet, e regenerando o sólido.

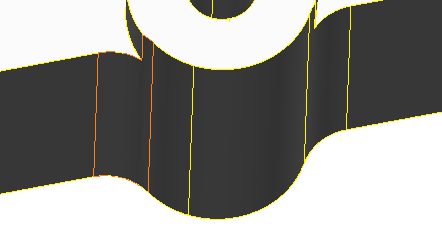

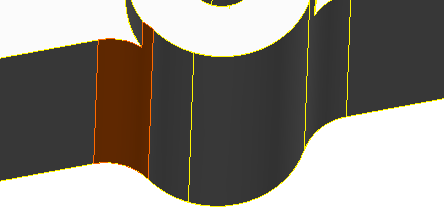

5. Movimente o cursor sobre o sólido. A geometria semelhante a fillet é destacada:

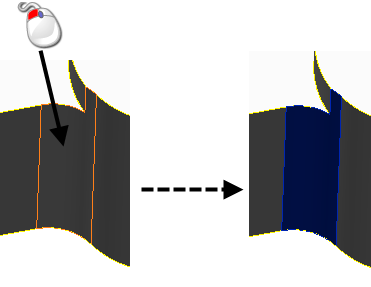

6. Clique para selecionar o fillet desejado.



7. Utilize a caixa de diálogo Fillet para editar o fillet conforme necessário.
8. Clique em Aplicar para realizar as alterações e criar a figura de fillet.



   O Modo de Edição permanece ativo.

9. Identifique mais fillets ou edite figuras de fillet existentes conforme necessário.
Dica: Caso deseje identificar vários fillets ou realizar alterações em fillets existentes sem atualizar a geometria imediatamente, clique para ativar Adiar Atualização. O botão muda para indicando que Adiar está selecionado. Utilizar Adiar em figuras múltiplas é mais rápido, pois a árvore somente é atualizada quando você clica em OK.
10. Clique OK para fechar o diálogo.

    A nova figura de fillet é adicionada à árvore de sólido.
