Rotacionar - Especificar o eixo de rotação utilizando uma normal à geometria

Utilize o botão na barra de ferramentas Rotacionar para especificar o eixo de rotação utilizando a normal de um item.

1. Selecione a face a ser rotacionada.



2. Clique na guia Editar > painel Transformar > Rotacionar para exibir a barra de ferramentas Rotacionar.
3. Clique em .

   A barra de ferramentas é atualizada para refletir sua seleção.

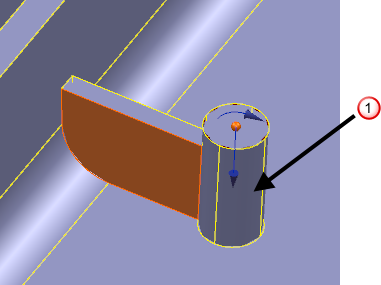

4. Selecione os pontos que você deseja utilizar .

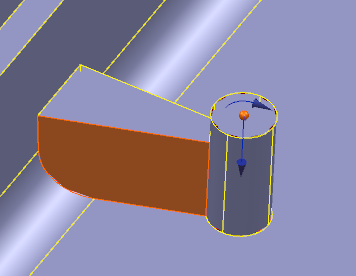

   O eixo de rotação é alinhado com a normal da geometria naquele ponto. A instrumentação gráfica indica a direção da rotação.

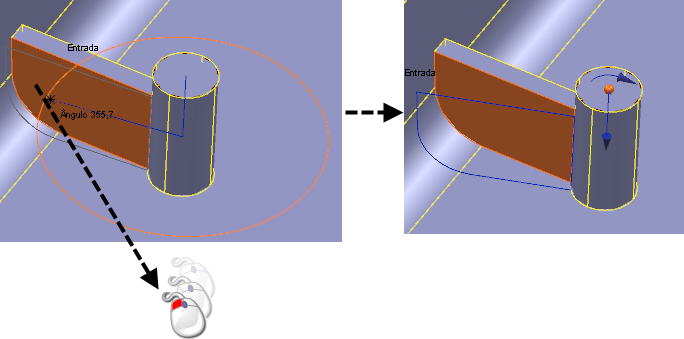

5. Insira um valor na barra de ferramentas para especificar a rotação de Ângulo ou clique e arraste a face, conforme mostrado abaixo:



6. Libere o botão quando a face estiver na posição necessária.
7. Clique em para rotacionar a face e atualizar toda a geometria associada.



8. Clique para fechar a barra de ferramentas.
