Um desenho de Notas é um desenho com vistas predefinidas e uma legenda, que pode ser anotado utilizando dimensões e texto.
Criar ou abrir um desenho de notas
- Abra o modelo para o qual você deseja criar um desenho, por exemplo:
- Guia Draft > painel Desenho > Notas.

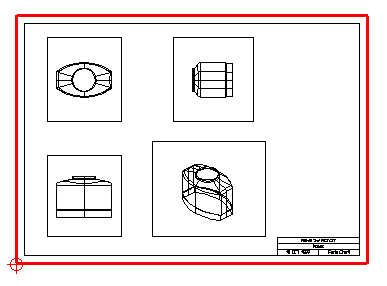

Caso um desenho de Notas ainda não exista, isso criará um desenho contendo quatro vistas dos objetos atualmente exibidos no seu modelo:
Caso um desenho de Notas exista, então o desenho de Notas existente é exibido.

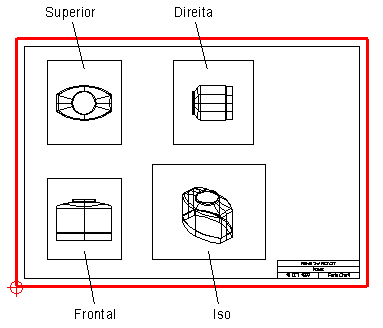

Nota: Somente um desenho de Notas pode ser criado por modelo.As direções das vistas no desenho de Notas são dadas abaixo:
O conteúdo das vistas é automaticamente escalado para ajustar-se às fronteiras da vista.
- Você pode alterar as configurações para qualquer uma das vistas desativando as opções Adicionar Itens e Auto Re-escalar no diálogo Editar Vista . Você também pode armazenar o layout de um desenho de Notas a ser utilizado em todos os seus modelos futuros.
- Com o desenho de Notas aberto, atualize o modelo.
O desenho de Notas é atualizado automaticamente para refletir as alterações.
- Para fechar o desenho de Notas, clique em Arquivo > Fechar.
O desenho de Notas e quaisquer objetos criados nele são armazenados com o modelo.
Editando um Desenho de Notas
Desenhos de Notas podem ser editados como um desenho. Para maiores detalhes, consulte Editando um desenho.
As vistas no desenho de Notas são editadas como outras vistas de desenho. Para maiores detalhes, consulte Editando uma vista.
Se você alterar o nome do desenho de Notas, um novo desenho de Notas será criado na próxima vez que você selecionar a guia Draft > painel Desenho> opção Notas.
Personalização de um desenho de Notas
Você pode personalizar o layout do desenho de Notas e armazenar as alterações para uso em modelos futuros.
Para personalizar um desenho de Notas:
- Crie um desenho de Notas no modelo template; NEW_MODEL_MASTER.
- Edite o desenho de Notas de acordo com suas necessidades.
Você pode adicionar objetos ao desenho de Notas no modelo template.
Na próxima vez que você criar um desenho de Notas, o template do desenho de Notas será utilizado.
Para maiores detalhes, consulte Utilizando templates de desenho.
