Mover - Especifica a direção do movimento utilizando uma normal da geometria

Utilize o botão na barra de ferramentas Mover para especificar a direção de movimento utilizando a normal de um item.

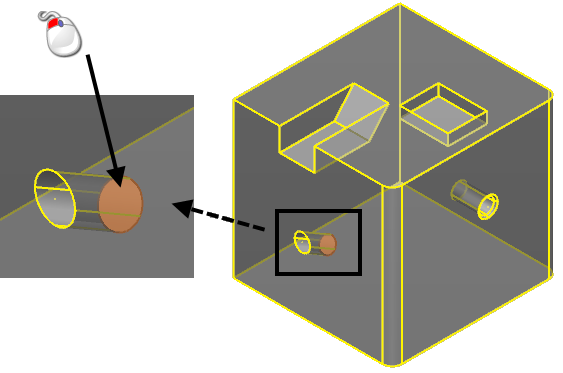

1. Selecione a face a ser movida.



2. Clique na guia Editar > painel Transformar > Mover. A barra de ferramentas Mover é exibida.
3. Clique em .

   A barra de ferramentas é atualizada para refletir sua seleção.

4. Selecione a geometria que você deseja utilizar.

   A direção do movimento é alinhada à normal da geometria naquele ponto. A instrumentação gráfica indica a direção de movimento.

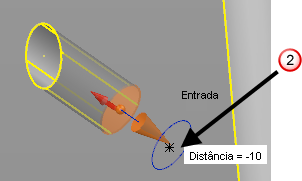

5. Insira um valor na barra de ferramentas para especificar a Distância de movimento ou clique e arraste a instrumentação para especificar a nova localização:



Dica: A instrumentação pode ser movida somente ao longo da direção do movimento. A dica de contexto de Distância é atualizada conforme você arrasta a instrumentação.
6. Clique em para mover a face e atualizar toda a geometria associada.



7. Clique para fechar a barra de ferramentas.
