Para aplicar unwrap ao cone:
- A projeção cônica nesse tipo de unwrap é guiada por uma superfície cônica primitiva criada primeiro. Você precisa criar um Cone Primitivo que corresponda o melhor possível à forma cônica do objeto ao qual você deseja aplicar unwrap.
A imagem abaixo mostra um cone primitivo posicionado próximo à superfície original cônica do exemplo da garrafa:
- Selecione ambos os cones, original e primitivo.
- Selecione guia Arames > painel Da Seleção > painel Wrap > Unwrap.
- Clique em Avançar.

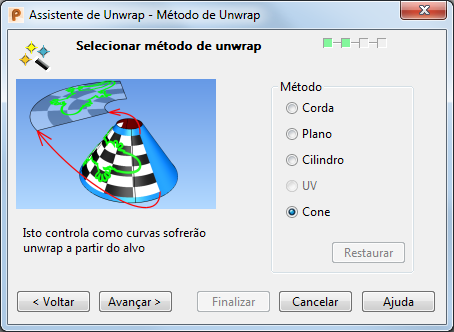

A opção de método de wrap Cone é selecionada automaticamente:
Um efeito visual de tabuleiro de xadrez é exibido no objeto alvo para mostrar o efeito do método de wrap Cone:
- Clique em Avançar. A página Seleção de Curva do Assistente de Unwrap é exibida.
- Selecione a opção Fronteiras de remendo. Isso exibe guias úteis nas curvas que sofreram unwrap.

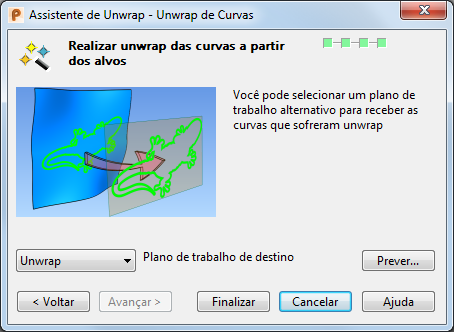

- Clique em Avançar. A página Unwrap de Curvas é exibida.
- Clique em Prever.

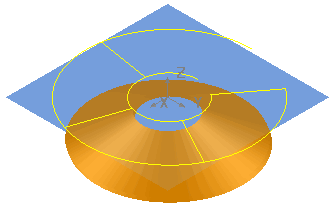

- Clique em Encerrar. As curvas sofrem unwrap e as guias são exibidas
