Criação de um fillet de canal

Se a face de um sólido estiver cercada por paredes, você poderá substituir a face por um fillet de canal.

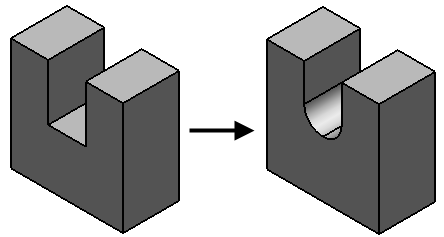

O novo fillet é tangente às paredes e sua base toca a posição anterior da face.

Para criar um fillet de canal:

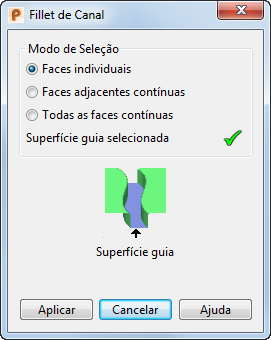

1. Clique na guia Sólido > painel Figura > Fillet de Canal para exibir o diálogo Fillet de Canal:



2. Selecione um Modo de Seleção:

   Faces individuais — Somente seleciona a face clicada.

   Faces adjacentes contínuas — Seleciona a face clicada e todas as faces que forem adjacentes e tangentes plano-contínuas à face clicada.

   Todas as faces contínuas — Seleciona a face clicada e todas as faces que formam uma superfície tangente plano-contínua com a face clicada.

Dica: Mantenha pressionada a tecla Ctrl e clique em faces para adicioná-las e removê-las da seleção atual.
3. Selecione uma face no sólido como uma superfície guia. O fillet é criado ao longo dessa superfície.



4. Clique em Aplicar para fechar a caixa de diálogo e criar um fillet de canal no sólido:



   Um ícone de Figura de fillet de canal representando a operação é exibido na árvore de figura sólida.
