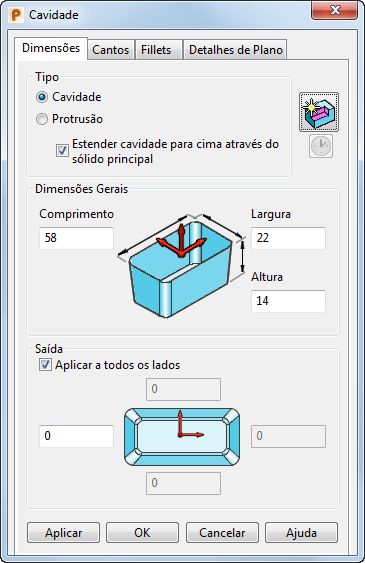

Utilize a guia Dimensões para especificar as dimensões da cavidade ou da protusão.
Tipo — Selecione uma opção para definir o tipo de figura que você deseja criar.
- Cavidade — Selecione esta opção para criar uma figura de cavidade.
- Protrusão — Selecione esta opção para criar uma figura de protrusão.

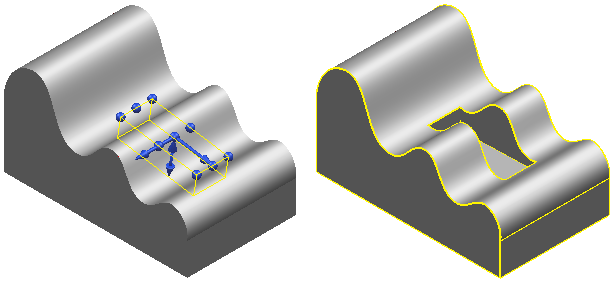

- Estender cavidade para cima através do sólido principal — Selecione esta opção para estender o sólido da cavidade para cima para cortar através de todas as superfícies no sólido principal, como mostrado abaixo:

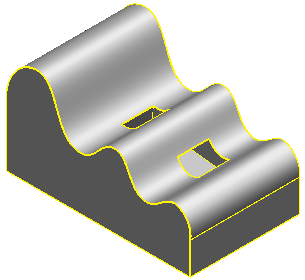

Se ela estiver desmarcada, a cavidade não será estendida para cima e o mesmo modelo ficará assim:
Se você estiver criando uma protrusão, a opção é chamada Estender protrusão sobre o sólido principal.

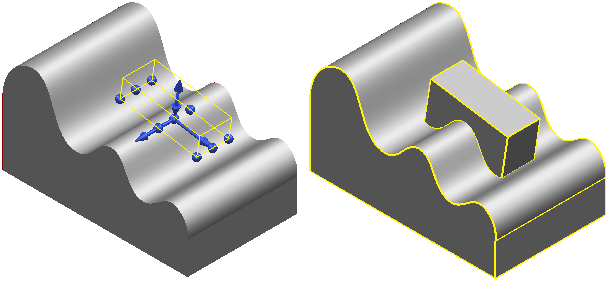

Estender protrusão sobre o sólido principal — Selecione esta opção para estender o sólido de protrusão para baixo para atender a todas as superfícies abaixo dele no sólido principal.
Se ela estiver desmarcada,a protusão não será estendida no sólido principal e o mesmo modelo ficará assim:
alterna entre o modo de criação e o de edição sem fechar e reabrir a caixa de diálogo.
- Quando em modo de criação, clique em para alternar para modo de edição.
- Quando em modo de edição, clique em
para alternar para modo de criação.
Dimensões Gerais — Insira as dimensões da figura nas caixas Comprimento, Largura e Altura.
Saída — Cada face lateral da figura pode apresentar um ângulo de saída.
- Aplicar a todos os lados — Se esta opção estiver marcada, insira um ângulo de inclinação para todas as paredes laterais. Caso ela esteja desmarcada, insira ângulos de saída separados para cada parede lateral.
