Use a página Linhas de centro para especificar as configurações padrão de linha de centro da vista:
- Criar linhas de centro para vistas — Selecione esta opção para criar linhas de centro automaticamente a operações de sólidos primitivos e em todas as vistas, exceto nas vistas de corte. Como o detalhe da linha de centro é desenhado depende da figura e da direção da vista.

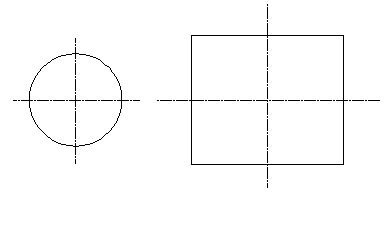

Será desenhada uma cruz se um furo for visualizado por cima, ou se um bloco primitivo estiver na vista:
Linhas de centro são exibidas em blocos somente em vista plana (visualizando pelo eixo Z).

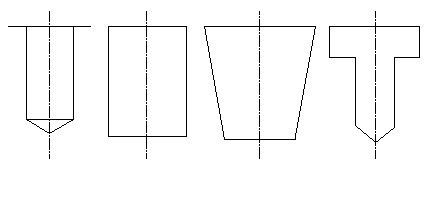

Uma linha é desenhada ao longo do centro se um furo, cilindro ou cone for visualizado pela lateral. Uma linha é desenhada ao longo do eixo de revolução para superfícies de revolução:
- Criação de linhas de centro — Selecione esta opção para criar automaticamente linhas de centro por meio de operações de sólido e primitivos em todas as vistas de seção. As linhas de centro são desenhadas somente quando o plano de corte cortar o primitivo ou a figura.
- Cria Linhas de Centro Somente Para Itens de Corte — Selecione esta opção para criar linhas de centro para itens de corte em vistas de corte; caso contrário, as linhas de centro serão criadas para todos os objetos rotacionados.
- Use as opções Criar Linhas de Centro Para para controlar a criação de linhas de centro em:
- Sólidos primitivos
- Furos sólidos
- Figuras sólidas
- Superfícies circulares
- Círculos em arame
- Criar linhas de centro dependentes — Selecione esta opção para criar linhas de centro dependentes.
- Offset de Linha de Centro — Insira o valor desejado de offset de linha de centro para alterar o quanto a linha de centro se estende depois do objeto. O offset padrão de linha de centro é 4.0mm. O valor é armazenado no modelo.
- Estilo de linha de centro — Selecione um estilo para linhas de centro na lista suspensa.
Definir Estilos — Clique para exibir a barra de ferramentas de Estilo para personalizar um estilo para a linha de centro.
As alterações de estilo são feitas no estilo atual e aplicadas à seleção atual.
- Selecione uma das seguintes opções de Nível de Criação na lista suspensa:
- Nível de criação de linha — Cria uma linha de centro no nível de criação de linha atual.
- Número do nível — Insira o nível desejado na caixa de entrada Número do Nível. Isso cria uma linha de centro no nível especificado.
- Nível de item associado — Cria uma linha de centro no nível do item associado. Esta opção está disponível somente quando Criar Linhas de Centro Dependentes está selecionada.
- Número do nível — Esta opção está disponível quando a opção Número do Nível é selecionada na lista suspensa Nível de Criação. Insira o número de nível específico desejado para a criação de linha de centro.
