Utilize a página Seção para especificar as configurações padrão de vista de seção:

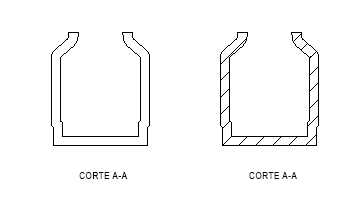

- Hachurar automaticamente — Selecione esta opção para hachurar vistas de seção automaticamente:
- Exibir detalhes ocultos — Selecione esta opção para exibir linhas sobrepostas em vistas de seção.

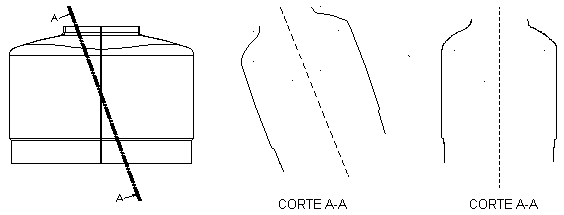

- Alinhar seções angulares com eixo principal — Selecione esta opção para alinhar uma vista de seção angular ao eixo principal mais próximo. Desmarque esta opção para alinhar a seção angular com a linha de seção. Na figura abaixo, a vista do meio é uma vista de seção com a opção Alinhar seções com desvio angular desmarcada. Se você criar a vista de seção com a opção Alinhar seções angulares marcada, a vista à direita será criada.
Nota: As linhas tracejadas são adicionadas ao desenho para mostrar como a vista de corte é alinhada.
- Alinhar seções com desvio angular — Selecione esta opção para rotacionar a vista e exibir a seção com desvio em um estado aplainado. Isso permite a medição de uma seção com desvio. Essa funcionalidade é utilizada para dimensionamento preciso. Desmarque esta opção para exibir a seção com desvio.
- Setas de seção apontam para linha de seção — Selecione esta opção para apontar a seta de seção para a linha de seção. Desmarque esta opção para apontar a seta de seção a partir da linha de seção.
- Exibir linha de centro onde corte muda de direção — Selecione esta opção para exibir a linha de centro onde o corte muda de direção.
- Altura do texto — Defina a altura para o texto de anotação de seção.
- Cor — Selecione uma cor do texto de seção na lista suspensa.
- Rótulo de seção inicial — Insira um rótulo inicial para uma série de rótulos incrementais exibidos com cada nova seção criada. Você pode utilizar um máximo de 32 caracteres para o rótulo, que deve terminar com uma combinação alfanumérica que possa ser incrementada; por exemplo, Filtro D2.
