Uma legenda a partir de círculos é uma tabela contendo as posições centrais de círculos. Também pode conter os diâmetros dos círculos. Para obter mais detalhes, consulte Criação de um arco completo (círculo).

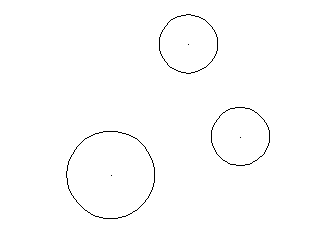

Três círculos são mostrados abaixo:
A seguinte legenda é criada para esses círculos:
Cada círculo é rotulado utilizando o formato AAxx onde AA é qualquer número de letras e xx qualquer número de dígitos. Círculos com o mesmo diâmetro apresentam o mesmo prefixo e são colocados próximos uns dos outros na legenda. O rótulo é configurado automaticamente a partir do Contador na barra de ferramentas Texto.
No nosso exemplo, dois círculos apresentam diâmetro 30. Os rótulos desses círculos são prefixados com um B e os círculos são agrupados na legenda.
As coordenadas dos centros e os diâmetros dos círculos são exibidos na legenda. Uma coluna de comentário também é traçada na legenda. Os comentários dos círculos com mesmo diâmetro são mesclados.
Por padrão, somente as coordenadas X e Y são exibidas. Para exibir a coordenada Z, ative a opção Incluir coordenada Z na página Legenda do diálogo Opções.
Se você mover um círculo ou alterar seu diâmetro, os valores são atualizados na legenda.
