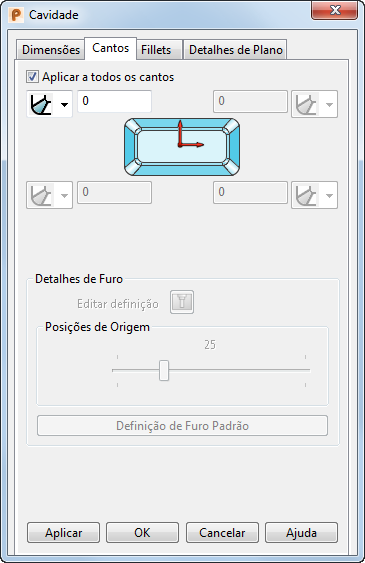

Utilize a guia Cantos para definir o tipo de acabamento de canto na cavidade.
Aplicar a todos os cantos - Se selecionado, os detalhes de canto que você especificou são aplicados a todos os cantos. Se desmarcado, cada canto é definido separadamente.
Selecione o tipo de acabamento de canto na lista suspensa:
— Não aplique nenhum acabamento de canto.
— Aplique fillet à aresta de canto. Insira a raio de fillet para o canto na caixa de texto.

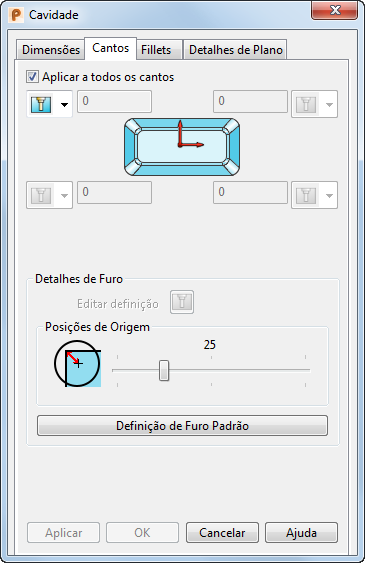

— Crie um furo de canto. Quando você seleciona esta opção, a seção Detalhes de Furo do diálogo torna-se ativa permitindo definir o tamanho, tipo e posição do furo. Você só pode criar um canto com furo se estiver definindo uma cavidade.
Detalhes de Furo — Se você criou um ou mais cantos de uma cavidade como um furo, pode definir o tamanho e a posição utilizando estaseção da página Cantos.
Editar definição — Clique em para fazer alterações no tamanho e tipo do furo utilizando a caixa de diálogo Furo.
Posições de Origem — Movimente a barra deslizante para posicionar o ponto de origem do furo em relação ao canto da cavidade. A posição é expressa como uma porcentagem do maior raio do furo.
Se a barra deslizante for posicionada em 0, a origem do furo é centrada no canto da cavidade como segue:
Se a barra deslizante for posicionada em 100, a origem do furo é posicionada no comprimento do raio na direção oposta ao canto da cavidade como segue:
Definição de Furo Padrão — Cria um furo plano padrão, baseado na altura atual da cavidade.
