Adicionando a um sólido

Você pode adicionar o seguinte a um sólido:

• Sólidos inativos — após a operação, o sólido inativo não existirá mais.
• Superfícies — o PowerShape converte a superfície em um sólido automaticamente antes de adicioná-la ao sólido.
• Símbolos — todos os sólidos e superfícies dentro do símbolo são copiados e adicionados ao sólido.
  Nota: O símbolo não é alterado ou apagado. Se você utilizar um símbolo, a figura de adição do símbolo será não-escalável no sólido.

Você pode utilizar adição Booleana:

• No sólido ativo.
• Num sólido inativo pré-selecionado, quando o sólido ativo está oculto.

Para adicionar objetos a um sólido:

1. Clique na guia Sólido > painel Figura > Adicionar para exibir a caixa de diálogo Adição Booleana.



   Caso exista um sólido ativo visível, ele é automaticamente utilizado como Seleção primária. Se você pré-selecionar um sólido inativo com o sólido ativo oculto, o sólido inativo é utilizado como a Seleção Primária.

2. Selecione um objeto secundário.

   Se necessário, clique em Trocar Objetos para inverter os objetos na seleção Primária e Secundária.

3. Clique OK para confirmar sua seleção e fechar o diálogo.

   Um ícone de Inserir figura que representa a operação é exibido na janela da árvore de figura sólida.

   Se o sólido adicionado tiver figuras, elas serão adicionadas como uma subárvore ao lado do ícone de Inserir figura.

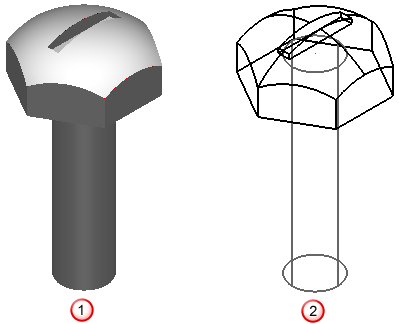

   A seguir, há um exemplo de interseção de dois sólidos, exibidos sombreados e em modelo de arames .



   Nesse exemplo, o seguinte sólido é criado:

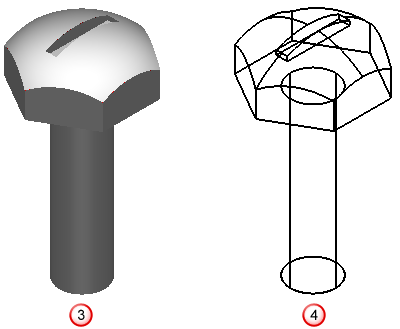

   A vista sombreada parece idêntica à original, mas na vista em modelo de arames você pode observar que os dois sólidos separados foram mesclados em um único sólido.
