Para selecionar um ponto em uma curva:
- Selecione a curva.
Caso você esteja selecionando pontos em superfícies, selecione todas as curvas a partir das quais você deseja selecionar pontos.
- Clique na guia Ferramentas de Curva > painel Seleção > Ponto.

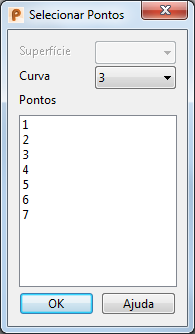

- Use o diálogo Selecionar Pontos para selecionar pontos:
- Superfície — (Válido somente para curvas de superfície) É o nome da superfície cujas curvas são exibidas na lista Curva. Você pode selecionar outra superfície e suas curvas selecionadas são exibidas na lista de curvas.
- Curva — O nome da curva cujos pontos são exibidos na lista Pontos. Você pode selecionar outra curva e seus pontos serão exibidos na lista de pontos.
- Pontos — Os pontos na curva nomeados no seletor de Curva. Você pode selecionar pontos da lista clicando para selecionar pontos únicos, clicando com a tecla Shift para adicionar um ponto à seleção e clicando com a tecla Ctrl para alternar um ponto na seleção. Os pontos selecionados são realçados na tela.
- Quando você selecionar outra superfície ou curva no selecionador, o PowerShape memorizará os pontos selecionados das superfícies anteriormente selecionadas.
- OK — Fecha o diálogo. Você pode manter a exibição do diálogo enquanto edita os pontos.
Para alterar a posição de um ponto:
- Selecione um ponto na curva.
- Clique em
na barra de status para exibir o diálogo Posição.
- Utilize o diálogo para editar a posição do ponto selecionado.
Nota: Se você mover um ponto que define um segmento reto, o segmento permanece reto.
Você também pode selecionar vários pontos graficamente.
