Diálogo Converter vista para arames

Esse diálogo é utilizado para converter o conteúdo da vista selecionada para objetos em arames (linhas, arcos e curvas).

Para converter uma vista em modelo de arames:

1. Clique com o botão direito na vista para exibir o menu de contexto.

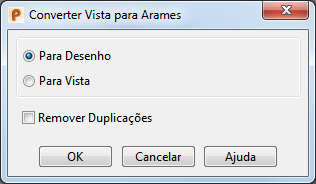

2. Selecione Converter para exibir o diálogo Converter vista para arames:



3. Use as opções no diálogo para converter a vista:
   • Para Desenho — Esta opção converte o conteúdo da vista para objetos em arame no desenho.
   • Para Vista — Esta opção também converte o conteúdo da vista para objetos em arames, mas os objetos permanecem no modelo 3D e não na folha de desenho. Para editar os objetos de modelo de arames, você deve primeiro ativar a vista.
   • Remover Duplicações — Alterne a seleção para controlar como duplicações são removidas quando uma vista é convertida. A configuração padrão para essa opção é definida no diálogo Opções de Vistas > página Geral
   • OK — Converte a vista para modelo de arames e fecha o diálogo.
   • Cancelar — Cancela as alterações e fecha o diálogo.

Nota: Para evitar que padrões de linha de centro sobrepostos ocultem uns aos outros, geometria de linha de centro dependente é mesclada antes de uma vista ser convertida.
