Para transferir um modelo para o Robot

Exporte um modelo para um arquivo SMLX. No aplicativo de destino, importe o modelo ou sincronize as modificações usando esse arquivo.

  1. No Advance Steel, abra o modelo (arquivo DWG).
  2. Selecione Exportar e importar Exportação do Advance e exporte o modelo para o arquivo SMLX.
  3. No Robot, selecione Complementos Integração Autodesk Advance Steel.
  4. Usando a caixa de diálogo Integração com o Autodesk Advance Steel, execute um dos seguintes procedimentos:
    • Selecione Importar e transfira todo o modelo. Use-o ao transferir o modelo pela primeira vez.
    • Selecione Sincronizar do Advance e atualize as modificações usando o arquivo SMLX. Use-o ao transferir o modelo para o Robot novamente, para modificações adicionais.
  5. Se a caixa de diálogo Mapeamento de elementos for aberta, mapeie as seções e os materiais.

    6. O modelo importado ou atualizado é exibido no Robot.

Antes de editar um modelo no Robot

Após transferir o modelo para o Robot, talvez seja necessário ajustar a geometria do modelo para que os nós de elementos sejam conectados e o modelo seja consistente. É possível fazer isso usando as opções para a correção da estrutura e a edição do modelo no Robot. Os ajustes da geometria do modelo não são salvos no arquivo .smlx e não são transferidos para o Advance Steel.

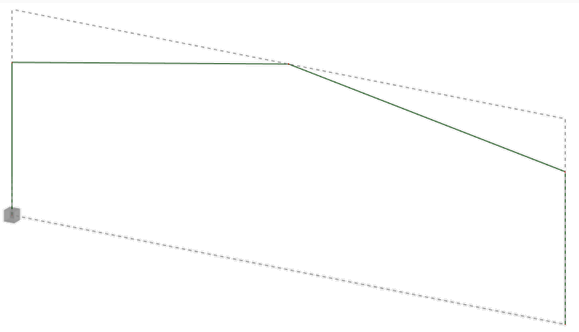

Plano de fundo do modelo do Advance Steel

Para exibir o plano de fundo, selecione a opção Criar modelo do Advance Steel como planos de fundo na caixa de diálogo Integração com o Autodesk Advance Steel, antes de transferir o modelo para o Robot. Em seguida, é possível rastrear as diferenças na geometria do modelo entre o Advance Steel e o Robot.

Se necessário, é possível desativar o plano de fundo:

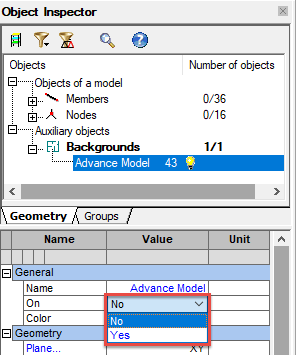

  1. No Robot, no Inspetor de objetos, expanda Objeto auxiliar e selecione Planos de fundo Modelo avançado.
  2. No painel inferior do Inspetor de objetos, em General, na linha Ativado, selecione Não.
