Use essa opção para executar uma análise detalhada dos membros de seção I, laminados ou soldados. Acesse a opção clicando no botão Detalhado na caixa de diálogo Resultados detalhados da norma EC3.
Os seguintes tipos de análise são executados de forma independente e separadamente, com base nos requisitos definidos no EUROCÓDIGO 3:
- Estabilidade da alma para cisalhamento (capítulo 5.6).
- Estabilidade da alma para compressão (capítulo 5.7).
- Interação de cisalhamento/flexão/compressão (capítulo 5.6.7).
- Estabilidade da mesa comprimida (capítulo 5.7.7).
- Verificação das nervuras dos enrijecedores (capítulo 5.7.6).

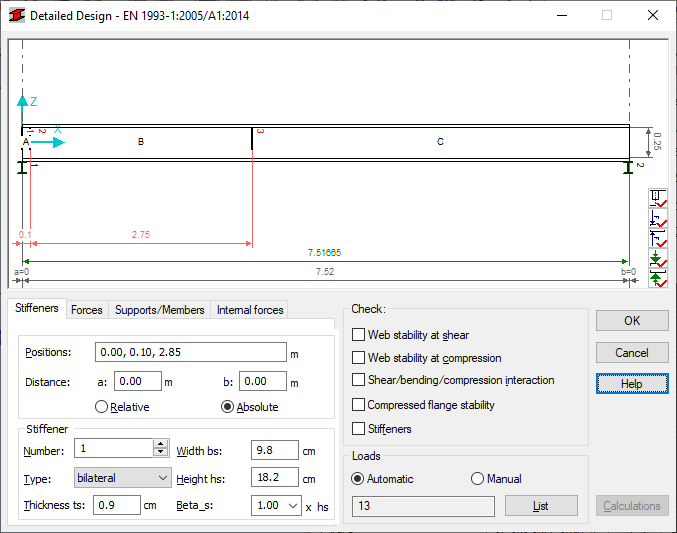

A caixa de diálogo está dividida em diversas partes.
- A parte superior da caixa de diálogo contém uma representação esquemática do membro com as dimensões do membro; os seguintes ícones estão localizados no canto inferior direito do desenho:
Ativa/desativa a apresentação de nervuras, números das nervuras, numeração de painéis e distâncias entre as nervuras
Ativa/desativa a apresentação das forças que operam na mesa superior do membro, sua numeração e a distância entre as forças
Ativa/desativa a apresentação das forças que operam na mesa inferior do membro, sua numeração e a distância entre as forças
Ativa/desativa a apresentação de apoios/membros adjacentes localizados na mesa superior do membro, sua numeração e a distância entre os apoios/membros adjacentes
Ativa/desativa a apresentação de apoios/membros adjacentes localizados na mesa inferior do membro, sua numeração e a distância entre os apoios/membros adjacentes
- A caixa de diálogo contém quatro guias: Enrijecedores, Forças, Apoios/membros, Forças internas
- A caixa de diálogo inclui os seguintes campos: Verificar e Cargas.
