Definição de seção complexa

Usando essa opção, é possível acessar um banco de dados para definir uma seção complexa. É possível definir facilmente uma seção complicada ao definir as dimensões relevantes de um tipo de seção selecionada.

Acesse a opção:

1. Selecionando o Layout de ferramentas > Definição de seção.
2. Clicando no menu Arquivo > Nova seção > Banco de dados de seções sólidas ou clicando em na barra de ferramentas.

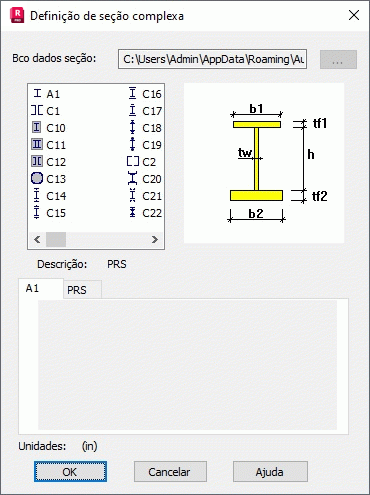

Após a opção ser selecionada, será exibida a caixa de diálogo Definição de seção complexa.

É possível importar para o módulo Definição de seção uma seção relevante do banco de dados de seções ativo especificado na parte superior da caixa de diálogo. A parte central da caixa de diálogo tem três partes:

• Os tipos de seções disponíveis são apresentados de forma esquemática por um ícone acompanhado por um símbolo (consulte a tabela abaixo).
• Um desenho esquemático de uma seção com as dimensões relevantes.
• Diversas guias, dependendo do tipo de seção selecionada, onde é possível determinar os parâmetros (dimensões) da seção definida.

Para importar uma seção para o módulo Definição de seção:

1. Vá para o layout Definição de seção.
2. Na caixa de diálogo Definição de seção complexa, selecione um tipo de seção (por exemplo, C1).
3. Nas guias apropriadas, defina os parâmetros da seção (como dimensões e material). O número de parâmetros depende do tipo de seção complexa selecionada.
4. Clique em OK.

Lista de tipos de seção disponíveis

Ícone	Símbolo	Descrição da seção
	A1	Seção I com um eixo de simetria
	C1	2 seções C
	C10	Seção I contida em um retângulo de concreto
	C11	2 seções I contidas em um retângulo de concreto
	C12	2 seções C contidas em um retângulo de concreto
	C13	4 ângulos + 4 placas com preenchimento de concreto
	C14	Seção I com 2 seções T
	C15	Seção I com 2 seções T
	C16	Seção I com 2 placas
	C17	Seção I com 2 placas de tamanho diferente
	C18	Seção I com 2 seções I menores
	C19	Seção I com 2 seções circulares
	C2	2 seções C
	C20	Seção I com 2 seções C
	C21	Seção I com 4 ângulos
	C22	Seção I com 4 ângulos
	C23	2 seções C
	C24	Seção C com 2 placas
	C25	Seção C com 2 ângulos
	C26	Seção C com 2 ângulos
	C27	2 ângulos
	C28	4 ângulos com 2 placas
	C29	4 ângulos com uma placa
	C3	2 seções C com 2 placas
	C30	8 ângulos
	C31	8 ângulos
	C32	4 ângulos com 2 seções C
	C33	4 ângulos com 4 placas
	C34	Seção C com 2 ângulos
	C34a	4 ângulos
	C37	3 seções I
	C38	2 cortes I
	C39	2 seções C com 4 placas
	C4	2 seções C com 2 placas
	C40	Seção I com 2 seções C
	C5	2 cortes I
	C6	4 seções C
	C7	Caixa com 2 seções I
	C8	4 ângulos
	C9	Seção I + seção C com um retângulo de concreto
