O ciclo de água quente usa uma caldeira e uma bomba de velocidade variável para fornecer água quente.
Objetos necessários
O ciclo de água quente precisa ter a seguinte propriedade.
- Deve dispor de ao menos uma serpentina de água quente anexada ao ciclo.
Suposições do projeto
- Aplicam-se as seguintes suposições de temperatura padrão sobre o ciclo de água quente.
| Propriedade | Valor | Observações |
|---|---|---|
| Temperatura de fornecimento do ciclo | 60°C | Determinada pelo sistema de ar (normalmente 12,7778°C). |
| Temperatura de retorno do ciclo | 43,33°C | Determinada pelo sistema de ar (normalmente entre 12,7778°C e 18,3333°C por padrão). |
Configuração

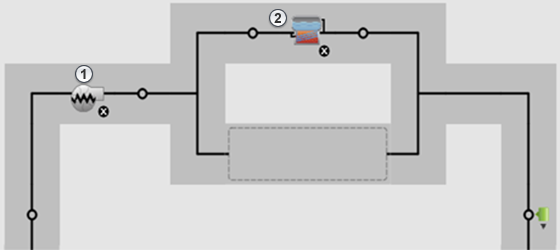

O ciclo de água quente é composto de dois componentes principais.
- Caldeira
- Bomba
Caldeira
A caldeira tem temperaturas de operação típicas de uma caldeira do estilo de condensação.
| Propriedade | Valor | Observações |
|---|---|---|
| Temperatura de saída da água | 60°C | Determinada pelo projeto de ciclo acima. |
| Eficiência térmica | 0.92 | |
| Controle de fluxo | Variável | Modula o fluxo para atingir o ponto definido. |
Bomba
Aplicam-se as seguintes suposições sobre a bomba quando ela está na configuração padrão.
| Aumento da pressão | 179344,014 Pa | |
| Eficiência do motor | 90% | |
| Tipo de fluxo | Velocidade variável | |
| Controle de fluxo | Intermitente | Somente é executado quando há demanda. |
