O ciclo do condensador usa uma torre de resfriamento para fornecer água de resfriamento ao resfriador elétrico de água refrigerada no ciclo de água resfriada.
Objetos necessários
O ciclo do condensador precisa ter a seguinte propriedade.
- Deve dispor de ao menos um objeto de demanda, como um resfriador ou uma bomba de calor de fonte de água (WSHP), anexado ao ciclo.
Suposições do projeto
- Um ciclo do condensador pode funcionar de dois modos, conforme a seguir.
Ciclo do condensador somente de resfriamento
- O condensador opera nesse modo somente quando tem um equipamento somente de resfriamento conectado a ele.
- Aplicam-se as seguintes suposições de temperatura padrão ao ciclo do condensador somente de resfriamento.
Propriedade Valor Observações Temperatura de fornecimento do projeto 29,44°C Faixa do projeto 5,56°C Tipo de controle operacional Redefinição de bulbo molhado externo Temperatura de abordagem operacional 3,89°C
Ciclo do condensador com resfriamento e aquecimento suplementar
- O condensador opera nesse modo quando o ciclo do condensador contém um condensador de fluxo variável de refrigerante (VRF) ou um WHSP.
Configuração
Existem duas configurações para cada uma das duas operações do ciclo do condensador a seguir.

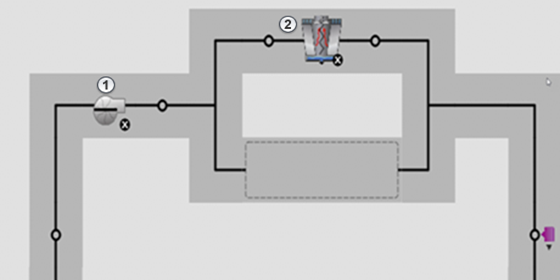

Somente resfriamento
- Bomba
- Torre de resfriamento

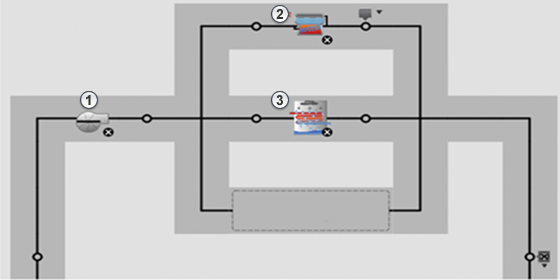

ciclo do condensador com resfriamento e aquecimento suplementar
- Bomba
- Caldeira
- Refrigerador de fluido
Bomba
Aplicam-se as seguintes suposições sobre a bomba.
| Propriedade | Valor | Observações |
|---|---|---|
| Aumento da pressão | 148556,625 Pa | |
| Tipo de fluxo | Velocidade constante | |
| Controle de fluxo | Intermitente | Somente é executado quando há demanda. |
Torre de resfriamento
Aplicam-se as seguintes suposições sobre a bomba.
| Propriedade | Valor | Observações |
|---|---|---|
| Tipo de ventilador | Velocidade variável | |
| Abordagem do projeto | 3,8888889°C | |
| Faixa de temperatura do projeto | 5,55555556°C |
Refrigerador de fluido
Aplicam-se as seguintes suposições sobre a bomba.
| Propriedade | Valor | Observações |
|---|---|---|
| Tipo de ventilador | Velocidade constante |
Caldeira
Aplicam-se as seguintes suposições sobre a bomba.
| Propriedade | Valor | Observações |
|---|---|---|
| Temperatura de fornecimento do projeto | 21,11°C | |
| Eficiência | 96% | |
| Modo de fluxo | Constante |
