Explore o projeto de amostra no Revit.
Este documento explicará o que você precisa saber para aproveitar ao máximo sua exploração deste projeto.
Plano de fundo
Esse é um exemplo de projeto de uso misto que incorpora comércio, residências e varejo em uma área central existente de uma pequena cidade típica nos Estados Unidos. O projeto está localizado em Brownsville, PA, EUA. Começou com uma nuvem de pontos de diversas estruturas existentes que estavam presentes no terreno. Essas construções ficaram em um estado de abandono e, infelizmente, foram demolidas em novembro de 2020. O projeto de amostra que você está visualizando agora imagina o que poderia ter sido feito para incorporar as fachadas dessas estruturas existentes em um novo projeto se elas tivessem sido salvas.
Agradecimentos especiais a: Fayette County, Pennsylvania, Brownsville Borough, Pensilvânia e The Perennial Project por permitir que a nuvem de pontos e a semelhança do terreno fossem usados no projeto.
Programa
|
Varejo: |
457,18 m² totais em três espaços de locatário separados no nível da rua |
|
Escritórios: |
648,83 m² em três espaços de locatário de escritório nos níveis superiores |
|
Restaurante: |
241,55 m² de espaço de restaurante no nível da rua, incluindo o espaço de jantar no mezanino de nível superior |
|
Residencial: |
1694 m² de unidades de lofts residenciais. 21 unidades no total em uma combinação de estúdio e unidades de um e dos andares nos níveis 2 e superiores. |
|
Espaço público externo: |
796,27 m² de espaço público externo, incluindo um miniparque no nível da rua e um telhado verde com coreto e arquibancada. |
|
Garagem de estacionamento: |
955,14 m² de estacionamento no nível inferior completo com 20 vagas |
Modelos do Revit
O projeto é distribuído entre vários modelos do Revit de acordo com as melhores práticas padrão da indústria. Se você desejar ver todo o projeto, será possível abrir cada modelo individualmente ou vincular todos juntos.
- Snowdon Towers Sample Architectural.rvt
- Snowdon Towers Sample Site.rvt
- Snowdon Towers Sample Façades.rvt
- Snowdon Towers Sample Structural.rvt
- Snowdon Towers Sample Plumbing.rvt
- Snowdon Towers Sample HVAC.rvt
- Snowdon Towers Sample Electrical.rvt
- Brownsville.rcp (Nuvem de pontos)
Todos os modelos usam o mesmo sistema de coordenadas e são armazenados na mesma pasta por padrão. Os modelos de vista foram salvos e aplicados às vistas nos modelos para ajudar a garantir que a geometria seja exibida corretamente no modelo hospedeiro e em quaisquer modelos vinculados.
Para anexar um vínculo, faça o seguinte:
- Abra uma vista de planta de piso, como: Planta de piso L1.
- Clique na guia Inserir da faixa de opções.
- Clique no botão Vincular Revit (ou Nuvem de pontos).
- Selecione o arquivo que você deseja vincular.
- Assegure-se de que o Posicionamento esteja definido como: Automático - Da origem interna para a origem interna e, em seguida, clique em Abrir.
Nota: Alternativamente, é possível escolher: Auto – Por coordenadas compartilhadas. Isso é opcional, pois todos os arquivos usam a mesma origem interna.
Recursos importantes mostrados
As metas deste modelo eram simples: criar um projeto de amostra atraente que fosse interessante do ponto de vista arquitetônico e de engenharia e mostrar muitos dos recursos mais usados do Revit.
- Modelos arquitetônicos, estruturais e MEP completos em um nível de detalhe apropriado para a fase inicial de documentos de construção de um projeto típico.
- Modelo de terreno simples que incorpora o projeto de engenharia civil originalmente concluído no Civil 3D.
- Projeto de arquitetura paisagista no miniparque e no jardim de telhado.
- Projeto comercial de cozinha no café.
- O modelo usa a maioria dos conjuntos de ferramentas padrão.
- Arquitetonicamente, isso inclui paredes, portas, janelas, pisos, forros, telhados, colunas, acessórios, escadas, corrimãos, rampas, mobiliário, equipamentos, ambientes, itens de terreno, varreduras e eixos.
- Estruturalmente, tanto os sistemas de aço quanto os de concreto são mostrados.
- MEP: dispositivos elétricos, equipamentos e conduítes são todos apresentados. Materiais hidráulicos, tubulações, drenos de telhado, esgoto sanitário, água residencial e outros sistemas são apresentados. Os sistemas AVAC usam equipamentos, dutos, tubulações e espaços.
- Um arquivo de nuvem de pontos foi a base para o modelo de fachadas. O arquivo está incluído.
- A fase é usada no modelo de fachadas para diferenciar o existente que permanecerá e a demolição dos elementos de construção da nuvem de pontos.
- O modelo de fachadas usa padrões de preenchimento personalizados para representar os tijolos históricos existentes usados nas construções existentes. As varreduras e as famílias personalizadas são usadas para modelar muitas das operações de alvenaria.
- Todo o trabalho nos modelos arquitetônico, estrutural e MEP está na fase Nova construção.
- O nível 1 ocorre ao longo de uma rua inclinada com uma queda total de 1,83 m de leste para oeste. Portanto, a configuração de L1 é complexa e envolve três faixas de vista separadas e as regiões de planta necessárias para transmitir isso nos planos.
- A construção tem três escadas de saída e dois elevadores. As escadas de saída usam a funcionalidade da torre de escada e os tipos de corrimão e escada cuidadosamente modelados para se alinharem mais de perto com as melhores práticas da indústria.
- Foram usados grupos para repetir itens como núcleos residenciais e sacadas na fachada norte.
- As opções de projeto são mostradas no telhado na abóbada do coreto e no projeto da arquibancada do coreto.
- O projeto de abóbada do coreto na opção de projeto principal usa uma família de componentes adaptativos personalizados e tem paredes aplicadas por face à geometria nesse componente adaptativo.
- As formas de piso são personalizadas com ferramentas de edição de forma no telhado verde.
- O projeto do painel solar incorpora tipos de parede com conicidade personalizadas e um tipo de parede cortina inclinada personalizada.
- Os sólidos topográficos foram incorporados ao projeto do terreno no modelo do terreno. Incluindo funcionalidade de corte sólido para representar a rampa e o túnel até a garagem de estacionamento.
- Muitas vistas foram adicionadas emulando as vistas encontradas em projetos típicos e conforme necessário para apresentar os extensos recursos de documentação do Revit.
- Os tipos de vista personalizados junto com os modelos de vista foram usados para garantir a consistência nas configurações gráficas.
- Todos os tipos de vista são incluídos nos modelos: Plantas, Plantas de forro, Cortes, Elevações, Chamadas de detalhe, Detalhes, Vistas 3D, até mesmo um Percurso virtual.
- Há Plantas de área nos esquemas Área construída e Alugável.
- Muitas vistas de “trabalho” foram deixadas no projeto. Elas são usadas internamente pela equipe do projeto e não são compartilhadas com os destinatários externos em folhas ou outras apresentações formais.
- Várias tabelas são incluídas mostrando os relatórios necessários para folhas e documentação e tabelas de trabalho usados para consultas e análises internas.
- Um conjunto completo de folhas é incluído.

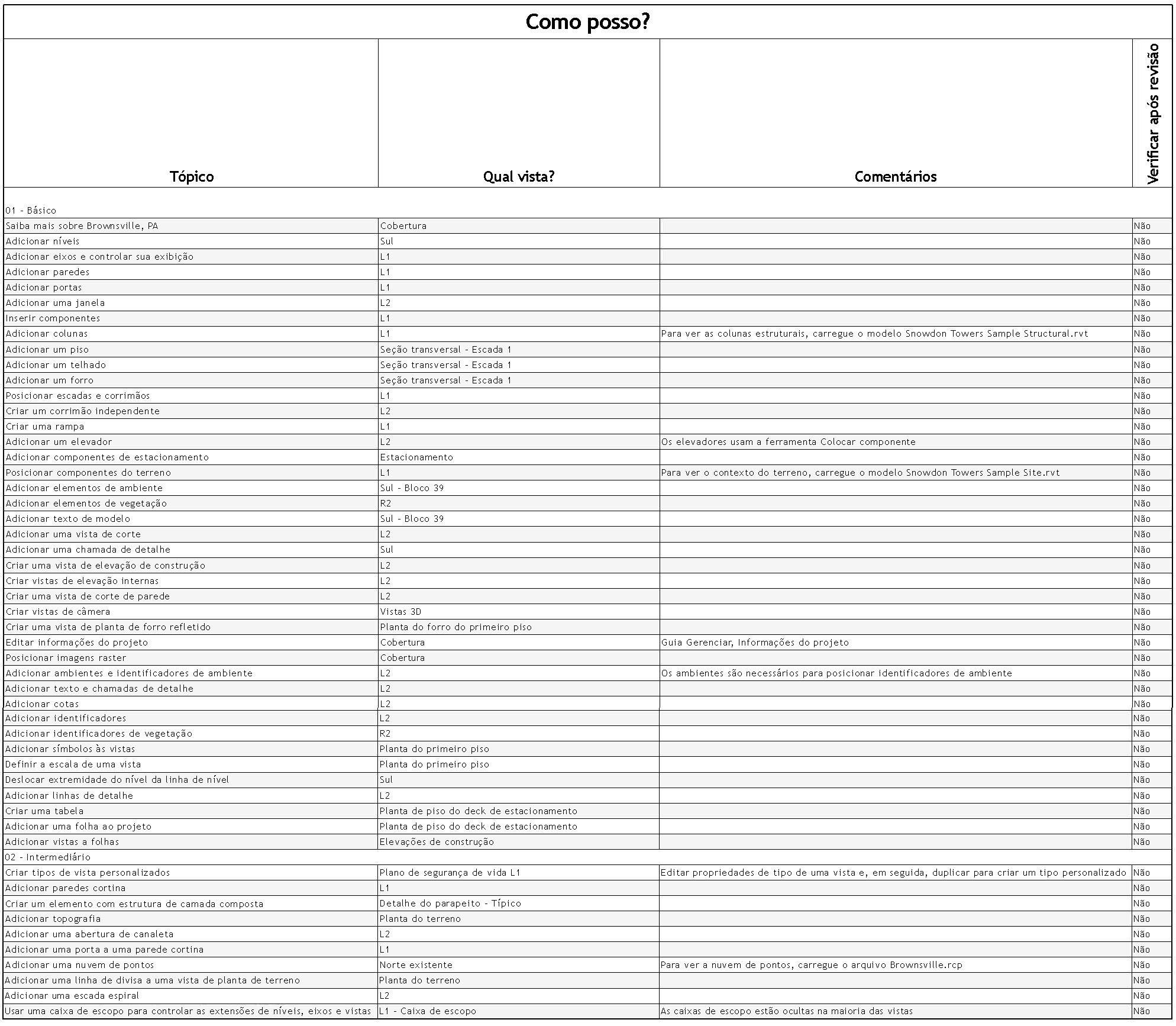

Faça um tour guiado pelo projeto
Para saber mais sobre o conteúdo do projeto de amostra, procure o ícone de Ajuda
próximo a qualquer elemento. Selecione o ícone e, em seguida, selecione o parâmetro Link de aprendizagem na paleta Propriedades. Use o ícone de procura: “...” para se conectar ao tópico do wiki relacionado. (Ele abrirá externamente no navegador padrão). Após rever o tópico, clique na caixa de seleção “Conteúdo revisado” na paleta Propriedades.
