Enviar o modelo para o Robot

Para poder transferir um modelo do Revit para o Robot:

1. No Revit, clique na guia Analisar do painel Análise da estrutura no link Robot Structural Analysis Robot Structural Analysis.

   Integração com o Robot Structural Analysis - abre a caixa de diálogo Opções de envio.

2. Selecione Enviar o modelo.
3. Clique em Opções de envio.

   A integração com o Robot Structural Analysis - abre a caixa de diálogo Opções de envio.

4. Especifique o escopo e as opções de transferência e, a seguir, clique em OK.
5. Clique em OK para iniciar a transferência.

   Se você selecionar Enviar ao arquivo intermediário (.smxx), a caixa de diálogo Salvar como é exibida, onde é possível salvar um arquivo no formato de arquivo intermediário (formato smxx).

6. Na caixa de diálogo Enviar modelo paraRobot Structural Analysis, é possível visualizar o andamento da transferência (lendo dados do Revit, criando um modelo do Robot, exportando elementos e criando elementos relevantes no Robot).
7. A caixa de diálogo Mapeamento de elementos, somente será aberta se, durante a transferência, os nomes de cortes (definidos no Revit não forem reconhecidos no banco de dados de cortes ativos do Robot.

   • Clique no botão Não atribuído, localizado no lado direito do perfil que não foi reconhecido. As caixas de diálogo adicionais são abertas, onde o perfil a ser atribuído do banco de dados deve ser selecionado.

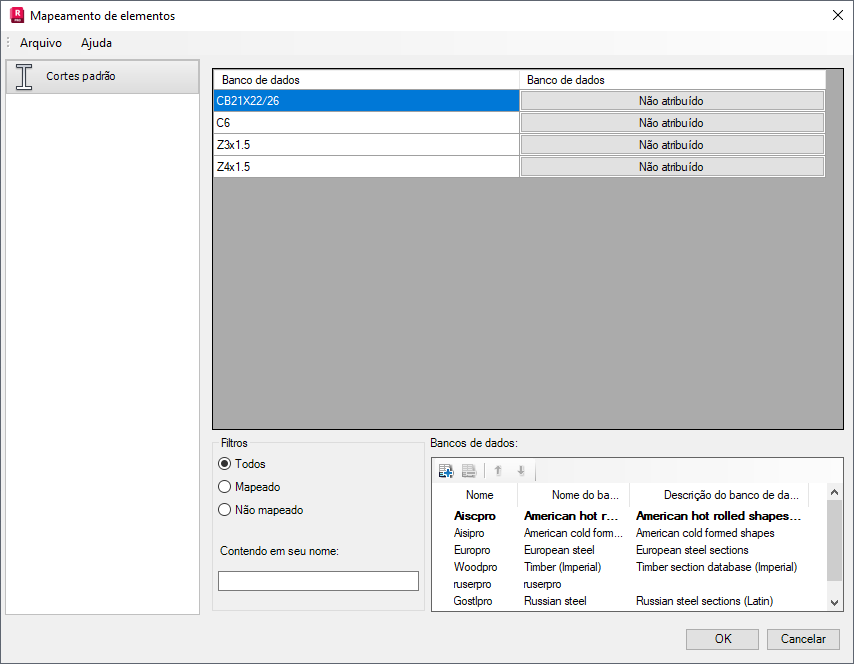

     Utilize os ícones para trabalhar na caixa de diálogo Mapeamento de elementos:

     adicionar o banco de dados de perfis selecionado à lista.

     excluir o banco de dados de perfis selecionado da lista.

     alterar a ordem de visualização do banco de dados de perfis (uma posição acima/abaixo).

   • Quando você clica em OK, os cortes não reconhecidos terão cortes atribuídos do banco de dados (eles terão propriedades geométricas atribuídas).
8. Depois que o envio do modelo estiver concluído, as mensagens e advertências que aparecem durante o processo de transferência podem ser exibidas na tela.
