Vergalhão de emenda – Por comprimento

Emende o conjunto de vergalhões selecionado de acordo com o comprimento máximo, o comprimento mínimo e a posição de saída especificados.

Para emendar o vergalhão usando Vergalhão de emenda – Por comprimento

1. Selecione um ou mais conjuntos de vergalhões.
2. Em Modificar | Vergalhão estrutural painel Emenda, clique em (Vergalhão de emenda).
3. Em Modificar | Vergalhão de emenda painel Emenda, clique em (Por comprimento).
4. Em Modificar | Vergalha de emenda painel Comprimentos, selecione os comprimentos máximo, mínimo e a posição de saída. Também é possível pressionar a barra de espaços para alternar a posição de saída.
5. Selecione um tipo de emenda na paleta de propriedades.
   Nota: A posição da emenda é esmaecida e bloqueada no meio ao emendar por comprimento.
6. Passe o cursor sobre qualquer vergalhão definido na vista para ver uma visualização da emenda por comprimento. É possível pressionar a barra de espaços para alternar entre a posição de saída no início ou no fim.
7. Clique para emendar o conjunto realçado.
8. Os conjuntos de emenda são exibidos como uma visualização. Pressione Concluir para aceitar os conjuntos de emendas ou pressione Cancelar para descartar as alterações.

Nota: Ao usar emenda por comprimento, a seleção inicial não importa e quaisquer conjuntos na vista podem ser selecionados.

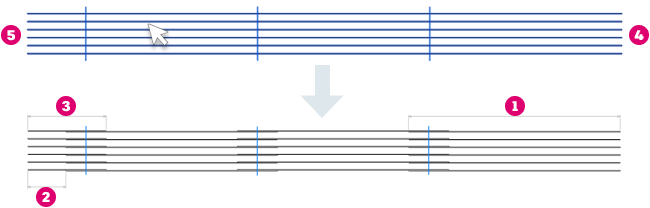

• – comprimento máximo
• – comprimento mínimo
• – posição de saída
• – início do conjunto de vergalhões

O exemplo a seguir mostra a emenda por comprimento com a posição de saída no final
