Associar elementos físicos e analíticos

O modelo analítico é uma representação simplificada do modelo estrutural. Seus elementos analíticos refletem uma suposição.

É possível criar a representação analítica de qualquer elemento físico ou grupo de elementos. O número de elementos, analíticos e físicos, parte de uma associação, não é limitado.

A criação dos equivalentes analíticos não cria automaticamente um vínculo entre as duas representações.

Para criar um vínculo entre os elementos físicos e analíticos, use uma das três opções:

• Associe manualmente os elementos físicos a seus equivalentes analíticos.
• Use associação assistida ao criar a representação analítica.
• Use os pacotes Automação analítica estrutural para adicionar a associação ao criar ou atualizar a representação analítica ou física com base no contexto físico ou analítico existente.

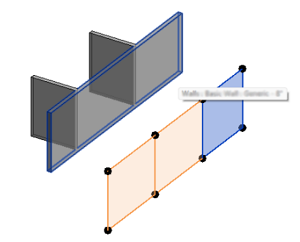

Adicionar uma associação entre um elemento físico e seus equivalentes analíticos

1. Selecione um elemento analítico.
2. Na guia Modificar | <Elemento> painel Coordenação, clique em (Adicionar associação).
3. Selecione o equivalente como solicitado na barra de status.


   Nota: Os elementos que já fazem parte da associação são realçados. Eles só podem ser removidos.
4. Clique em Concluir para concluir a associação ou em Cancelar para descartar as alterações e sair.

É possível criar uma associação entre qualquer tipo de elementos estruturais e analíticos (por exemplo, um piso e um membro analítico).

Nota: Cada elemento pode fazer parte de somente uma associação.

Identificar os elementos associados

Para identificar os elementos associados após definir a associação:

1. Selecione um elemento que faça parte de uma associação.
2. Ena guia Modificar | <Elemento> painel Coordenação, clique em (Realçar associação).

Nota: Usar o realce para elementos com diferentes associações marcará todos os elementos que participam nas relações selecionadas.

Remover uma associação entre um elemento físico e seus equivalentes analíticos

Para remover a associação entre os elementos físicos e analíticos:

1. Selecione um elemento que faça parte de uma associação.
2. Na guia Modificar | <Elemento> painel Coordenação, clique em (Remover associação).

O vínculo entre o elemento analítico e seus correspondentes analíticos será excluído.

Nota:

• Não somente a associação para o elemento selecionado será removida, mas toda a associação.
• Não é possível editar a relação entre o equivalente físico e analítico. Para editar uma associação, é necessário removê-la e criar uma nova.
