Editar restrições de vergalhão para conjuntos de emenda

Edite as restrições dos conjuntos de emenda em hospedeiros de concreto ou outras barras.

Os conjuntos de vergalhões com emenda mantêm uma conexão entre si usando as restrições de vergalhão.

Quando edita as restrições dos conjuntos em uma cadeia, você está editando as restrições de toda a cadeia para o hospedeiro de concreto ou para outras barras.

Para editar a restrição final de conjuntos de emenda

1. Selecione um dos conjuntos.
2. Clique em Modificar | Vergalhão estrutural painel Restrições (Editar restrições)
3. Selecione o manipulador de extremidade que você deseja editar.
   Nota: É possível alternar a posição da emenda para essa extremidade clicando em uma das outras posições .
4. Clique em uma face de concreto e defina um deslocamento para essa extremidade.
5. Editar as restrições de qualquer um dos dois conjuntos conectados tem o mesmo efeito.

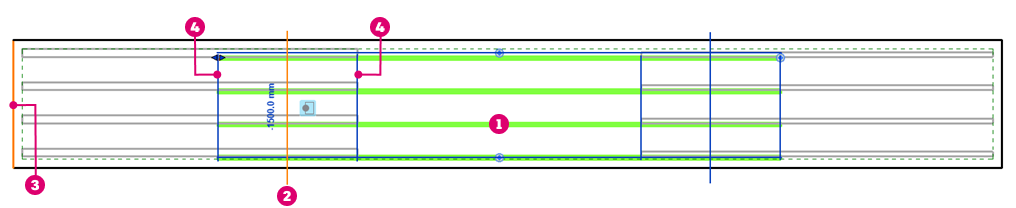

Restrição da extremidade da barra para um conjunto de vergalhões na cadeia de emenda

• – conjunto editado na cadeia de emenda.
• – a posição da emenda atual para o manipulador de extremidade da barra (meio).
• – o destino da restrição para a extremidade da barra editada.
• – as outras posições possíveis de emenda para o manipulador de extremidade da barra (extremidade 1, extremidade 2).

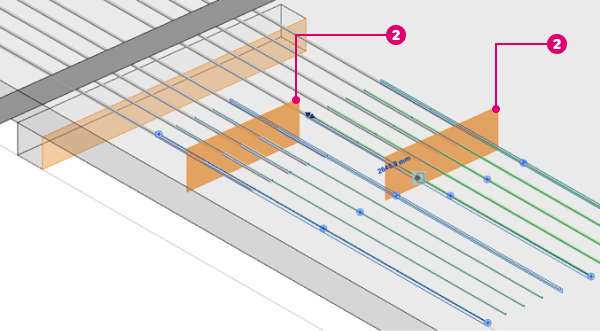

Vista 3D

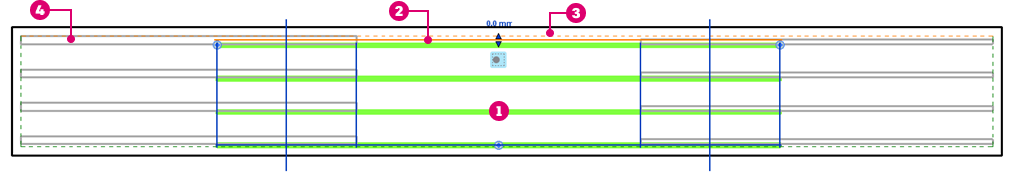

Restrição do plano da barra para o conjunto de vergalhões na cadeia de emenda

• – conjunto editado na cadeia de emenda.
• – os gráficos do manipulador do plano da barra são mostrados para a barra de maior diâmetro de todos os conjuntos de emenda.
• – restrição à cobertura.
• – maior barra de diâmetro de todos os conjuntos de emenda.
