Saiba como controlar a orientação do sistema de coordenadas local para membros e painéis analíticos.
Para inverter a direção do eixo X de um membro analítico:
- Selecione um ou vários membros analíticos.
Nota: É possível selecionar os membros um a um ou fazer uma seleção múltipla. Se você selecionar vários membros paralelos, a ferramenta primeiro alinhará a orientação do eixo X e depois permitirá que você altere a orientação para todos os membros de uma só vez.
- Clique em Modificar | Membros analíticos
painel Alinhar eixo X
(Inverter eixo X).
- A direção do eixo X é orientada para apontar para a outra extremidade do membro analítico.

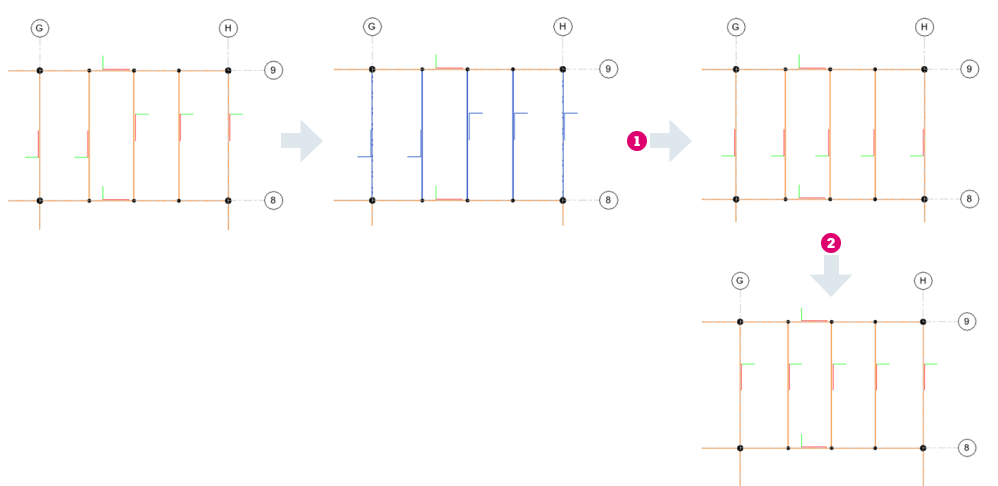

– Alinhe a orientação do eixo X para vários membros analíticos de uma só vez.
– Altere a orientação do eixo X para vários membros analíticos de uma só vez.
Para alinhar o eixo Z de um painel analítico:
- Selecione um ou vários painéis analíticos.
Nota: É possível selecionar os painéis um a um ou fazer uma seleção múltipla. Se você selecionar vários painéis paralelos, a ferramenta alinhará primeiro a orientação do eixo Z e depois permitirá que você altere a orientação para todos os membros de uma só vez.
- Clique em Modificar | Painéis analíticos painel Sistema de coordenadas local
(Inverter eixo Z).
- A direção do eixo Z é orientada para apontar para cima ou para baixo, oposta à orientação inicial.
Para alinhar o eixo X de um painel analítico:
- Selecione um ou vários painéis analíticos.
Nota: É possível selecionar os painéis um a um ou fazer uma seleção múltipla.
- Clique em Modificar | Painéis analíticos painel Sistema de coordenadas local (Alinhar eixo X).
- Use uma linha de referência para alinhar a orientação do eixo X (
).
- A direção do eixo X é orientada de acordo com a linha de referência selecionada (um membro analítico ou uma aresta do painel analítico).

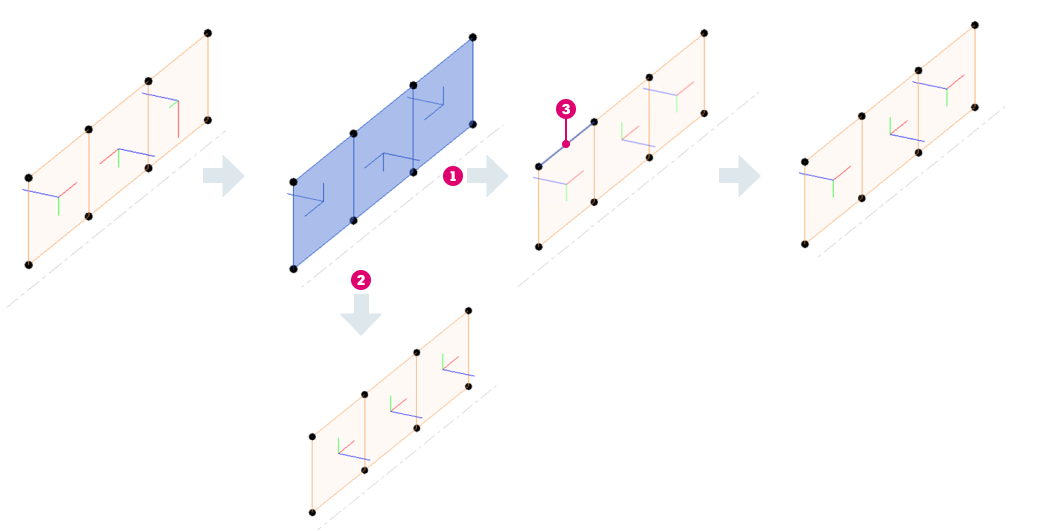

- – Alinhe a orientação do eixo X para vários painéis analíticos de uma só vez.
- – Alinhe a orientação do eixo Z para vários painéis analíticos ao mesmo tempo.
- – Linha de referência.
