Vergalhão de emenda – Selecionar linha

Emende um ou vários conjuntos de vergalhões na posição selecionada ou na referência de linha selecionada.

Uma referência de linha selecionada emenda todos os conjuntos de vergalhões que intersecciona.

Para emendar o vergalhão usando Vergalhão de emenda – Selecionar linha

1. Selecione um ou mais conjuntos de vergalhões.
2. Em Modificar | Vergalhão estrutural painel Emenda, clique em (Vergalhão de emenda).
3. Em Modificar | Vergalhão de emenda painel Emenda, clique em (Selecionar linha).
4. Selecione um tipo de emenda na paleta Propriedades.
5. Clique ao longo de qualquer um dos conjuntos selecionados inicialmente para emendar os conjuntos de vergalhões naquela localização . Clique novamente para cancelar a seleção e excluir uma emenda existente.
6. Alternativamente, selecione qualquer referência de linha na vista para emendar todos os conjuntos de interseção .
7. Opcionalmente, é possível alterar o parâmetro de instância da posição da emenda para ter a linha de emenda no meio ou nos lados do comprimento da sobreposição. Pressione a barra de espaços para alternar entre as opções de posição de emenda.
8. Os conjuntos de emenda são exibidos como uma visualização. Pressione Concluir para aceitar os conjuntos de emenda ou Cancelar para descartar e sair da ferramenta de vergalhão de emenda.

Em vistas 3D, a referência selecionada é projetada no plano de trabalho atual e é efetuada a extrusão para emendar os conjuntos. É possível alternar o plano de trabalho atual, antes ou durante o uso da ferramenta de vergalhão de emenda, para selecionar o plano de trabalho apropriado.

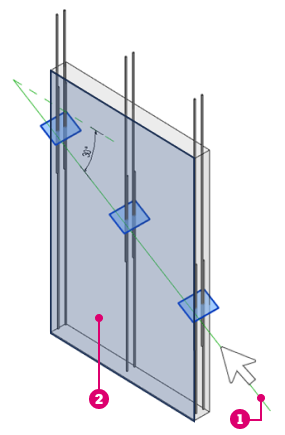

Exemplo, com o vergalhão dentro da parede, emendado selecionando uma linha de modelo desenhada no plano de trabalho atual :
