Visualize ou modifique os parâmetros que definem as propriedades da instância da emenda do vergalhão.
A posição da emenda pode ser definida para cada instância da emenda e faz referência ao posicionamento da linha de emenda em relação ao comprimento da sobreposição da emenda. A opção Extremidade 1 significa que o comprimento da sobreposição é posicionado na direção do primeiro conjunto na cadeia de emenda
.

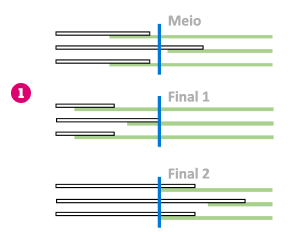

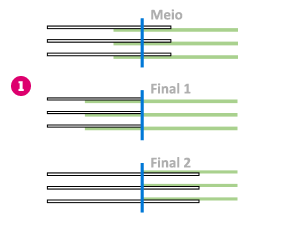

Tabela com posição de emenda para sobreposição de emenda e para sobreposição de emenda escalonada:
| Sobreposição de emenda | Sobreposição de emenda escalonada |
|
|
Parâmetros de tipo de emenda do vergalhão
Visualize ou modifique os parâmetros que definem as propriedades do tipo de emenda do vergalhão.
| Nome | Descrição |
|---|---|
| Barras de mudança | Especifica se as barras são deslocadas por seus planos de barra. |
| Multiplicador de comprimento escalonado | Especifica o multiplicador usado para calcular o comprimento do escalonamento. O comprimento do escalonamento é igual ao comprimento da sobreposição multiplicado pelo multiplicador do comprimento do escalonamento. |
| Multiplicador de comprimento da sobreposição | Especifica o multiplicador usado para calcular o comprimento da sobreposição. O comprimento da sobreposição é igual ao diâmetro da barra multiplicado pelo multiplicador do comprimento da sobreposição. |
