As colunas de arquitetura, pilares estruturais e elementos de framing estrutural podem ser exibidos em uma vista de planta utilizando um plano de corte especificado na vista de planta da família.
- Abra uma coluna ou família de estrutura.
- Clique na guia Criar
painel Propriedades
(Categoria e parâmetros de família).
- Na caixa de diálogo Categoria e parâmetros de família, em Parâmetros da família, selecione ou desmarque o parâmetro Exibir o pré-corte da família na vista da planta.
Se quiser que o elemento seja exibido na vista de planta... então... com base no plano de corte daquela vista da planta do modelo desmarque o parâmetro. de forma consistente, a despeito do plano de corte da vista da planta do modelo selecione o parâmetro. O elemento é exibido usando o plano de corte especificado na vista de planta no Editor de famílias. - Clique em OK.
- Salve e carregue a família.
Coluna de arquitetura: Exemplo

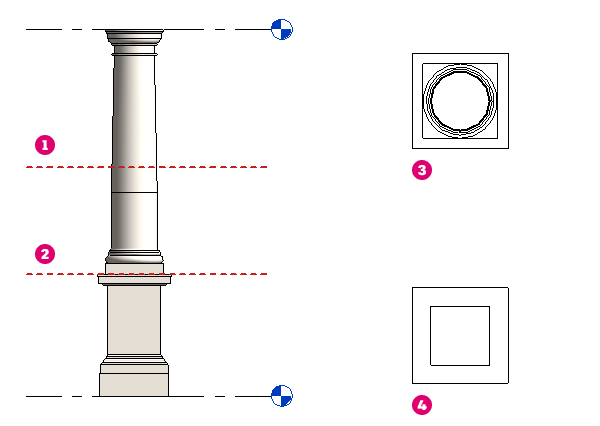

As imagens a seguir são vistas diferentes de uma família de colunas carregada em um modelo. As linhas horizontais foram adicionados para fins de ilustração.
Plano de corte definido na família
Plano de corte definido no modelo
Vista da planta da coluna no modelo com a opção "Exibir a família pré-cortada em vistas da planta" selecionada na família
Vista da planta da coluna no modelo com a opção “Exibir o pré-corte da família na vista da planta” não selecionada (desativada) na família
Exemplo de pilar estrutural
A seguinte imagem exibe uma coluna com uma família de mísulas e indicando que a opção “Exibir o pré-corte da família na vista da planta” está ativada (esquerda) e desativada (direita). Observe que o plano de corte da vista da planta do modelo não tem efeito na exibição da coluna quando a opção “Exibir o pré-corte da família na vista da planta” está ativada.
Se estiver ativada, o plano de corte na família deverá estar definido como 0, ou as colunas não estarão visíveis em seções com corte maior que o plano de corte.
A seta horizontal marca o plano de corte para as vistas de corte na direita.
