Colocar uma área da tela soldada

Use as ferramentas comuns de croqui para definir o limite para um sistema de folhas de tela soldada cobrindo uma área.

1. Clique na guia Estruturapainel Armadura (Área da tela soldada estrutural).
2. Selecione o piso, parede ou laje de fundação para receber a área da tela soldada.
3. Clique em Modificar | guia Criar limite da tela soldadapainel Desenhar (Linha de limite).
4. Desenhe um ciclo fechado.

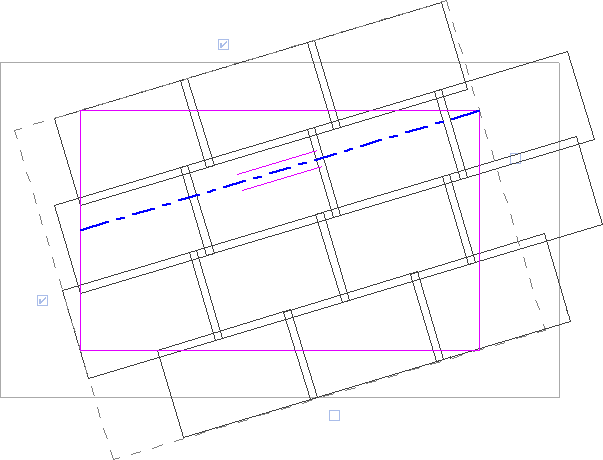

   Nota: Um símbolo de linha paralela indica a aresta da direção principal da área da tela soldada. No modo de croqui, é possível alterar a direção principal desta área. A direção principal da área da tela soldada é muito importante porque ela determina a rotação da folha de tela soldada. O fio principal dentro da folha de tela soldada está paralelo à direção principal. Cada área da tela soldada tem um envoltório retangular (linha tracejada) com controles de aresta.

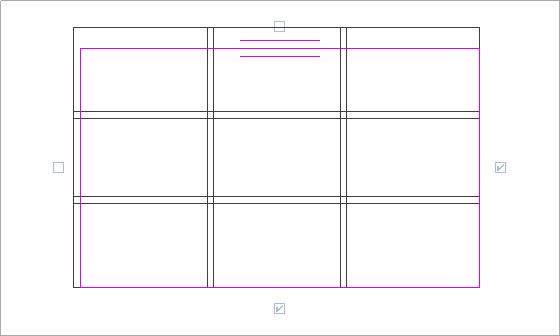

5. Selecione os controles para determinar as arestas inicial/final do layout da folha de tela soldada.

   Usando esses controles é possível indicar o alinhamento da folha de tela soldada e os valores de sobreposição de emendas. Você deve selecionar ao menos dois controles vizinhos para criar um layout correto da folha de tela soldada. O layout da folha de tela soldada ajusta as folhas de tela soldada ao limite da tela soldada. A folha de tela soldada é cortada pelo limite desenhado e aberturas no hospedeiro.


   Nota: Para alterar os parâmetros gráficos da armadura da tela soldada, clique na guia Vistapainel Gráficos (Gráficos de visibilidade) e modifique os parâmetros em Áreas de tela soldada estrutural ou Armadura da tela soldada estrutural.
6. Selecione a posição da sobreposição de emenda na seção Construção da paleta Propriedades da área da tela soldada.
7. Clique em Modificar | guia Criar limite da tela soldadapainel Modo (Concluir modo de edição).
8. Para inserir símbolos e identificadores automaticamente no croqui completado, selecione a vista correta no parâmetro Identificar novo membro em parâmetros da vista em Dados de identidade da paleta Propriedades da área da tela soldada.

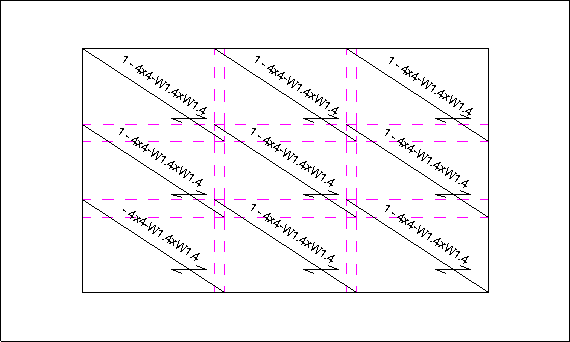

   O Revit coloca um símbolo de armadura da tela soldada e um identificador para cada folha de tela soldada separadamente.
